Описание
DM‑TX‑201‑C обеспечивает интерфейс для компьютеров и источников AV высокой четкости как часть полной системы Crestron® DigitalMedia™. Он функционирует как передатчик и коммутатор DM 8G+® с входами HDMI®, VGA и аналоговыми аудиовходами вместе с портами Ethernet и USB HID для комплексного решения для подключения.
Его низкопрофильная конструкция для поверхностного монтажа делает DM‑TX‑201‑C идеальным для установки под столом для конференций, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или резиденции. Он подключается к головной станции или месту отображения с помощью одного кабеля витой пары типа CAT. В дополнение к DM 8G+, он также совместим со стандартом HDBaseT®, что позволяет подключать его напрямую к входу сертифицированного устройства отображения HDBaseT.
Совместимость с HDBaseT®
Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Через выход DM 8G+ DM‑TX‑201‑C может быть подключен напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.Мультимедийный компьютер/AV-интерфейс
DM‑TX‑201‑C обеспечивает простое переключение между двумя входами. Входы можно настроить на автоматическое переключение или управлять ими через систему управления Crestron. Автоматическое обнаружение на каждом входе обеспечивает простотуHDMI —
Обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и источников AV с разрешением до HD 1080p60 и WUXGA. Эти входы также могут обрабатывать сигналы DVI и Dual-Mode DisplayPort™ с использованием соответствующего адаптера или интерфейсного кабеля.РГБ —
Этот вход типа VGA обрабатывает аналоговые сигналы RGB до WUXGA 1920x1200 пикселей, а также аналоговое видео до 1080p60. В комплект входит стереоаудиовход 1/8 дюйма (3,5 мм) для размещения аналогового аудиосигнала от небалансного линейного источника или выхода для наушников.
Примечание: Возможность разделения аналогового аудио позволяет использовать аналоговый аудиовход с любым видеовходом.
Один кабель типа CAT соединяет DM‑TX‑201‑C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, управление, сетевые и силовые сигналы через одно простое соединение RJ-45. При использовании с одним приемником/контроллером комнаты DM 8G+ и дополнительной системой управления Crestron, DM‑TX‑201‑C обеспечивает простое решение для расширения сигнала компьютера или AV на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно развернуть несколько DM‑TX‑201‑C, чтобы обеспечить распределение нескольких источников в разных местах для питания нескольких дисплеев по всей комнате или более крупному объекту.
Локальный выход HDMI
Выход HDMI позволяет передавать выбранные видео- и аудиосигналы на локальный дисплей, монитор или звуковую систему.Подключение к локальной сети
Наряду с AV высокой четкости и управлением, DigitalMedia также интегрирует высокоскоростную сеть Ethernet для решения полного распределения сигнала. DM‑TX‑201‑C включает порт Ethernet 10/100, который может использоваться для обеспечения удобного подключения к локальной сети для локального сетевого устройства.Расширение сигнала USB
DM‑TX‑201‑C функционирует как универсальный удлинитель USB-клавиатуры/мыши с портами хоста и устройства, предусмотренными на борту. Это позволяет подключать компьютер (или другой совместимый с USB HID хост) к DM‑TX‑201‑C и управлять им удаленно с помощью клавиатуры и/или мыши USB HID, расположенных в другом месте. В качестве альтернативы клавиатура/мышь могут быть подключены локально и использоваться для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержка других типов USB-устройств может быть включена с помощью удлинителей Crestron USB over Ethernet (USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE) и настенных конечных точек USB over Ethernet Network (USB‑NX2‑LOCAL‑1G и USB‑NX2‑REMOTE‑1G).Встроенное управление устройством CEC
DigitalMedia предоставляет альтернативу обычному управлению устройствами IR и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления, DM‑TX‑201‑C обеспечивает шлюз для управления подключенным исходным устройством прямо через соединение HDMI, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателяхCrestron Connect It™
Кабельный лоток Crestron Connect It (серия TT-100) предлагает удобное настольное решение для подключения, которое без проблем работает с DM‑TX‑201‑C. Кабельный лоток получает управление от DM‑TX‑201‑C через простое USB-подключение.Компактный и универсальный
DM‑TX‑201‑C предназначен для установки на плоскую поверхность или на полку. Он достаточно компактен, чтобы поместиться внутри презентационной кафедры или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа с оборудованием. Его можно запитать с помощью дополнительного блока питания PW‑2407WU (продается отдельно) или PoDM (Power over DigitalMedia) для настоящего однопроводного решения. Для легкой настройки и устранения неполадок предусмотрен ряд индикаторов.Цифровое обновление устаревших систем
DM‑TX‑201‑C также предоставляет идеальный преобразователь сигнала для интеграции DigitalMedia с аналоговыми системами, такими как Crestron MPS, QuickMedia® и CEN-RGBHV Series. Простой кабель HD15 VGA, подключенный между выходом системы MPS и входом DM‑TX‑201‑C, позволяет преобразовывать каждый RGB, компонентный, S-Video и композитный видеовход на MPS в DigitalMedia. Аналоговый звук преобразуется аналогичным образом через несбалансированный стереоаудиокабель. Вход HDMI DM‑TX‑201‑C также может использоваться для расширения входных возможностей системы MPS для обработки цифровых AV-источников.Дополнительные инструменты проектирования и справочные документы можно найти в разделе DigitalMedia Resources по адресу www.crestron.com/dmresources.
Основные характеристики
- Передатчик DigitalMedia 8G+® и мультимедийный интерфейс
- Встроенный 2x1 AV-коммутатор с автоматическим переключением и аналоговым аудиовыходом
- Технология QuickSwitch HD™ управляет ключами HDCP для быстрого и надежного переключения
- Подключается к коммутатору или приемнику DM® с помощью одного витого кабеля типа CAT.
- Поддерживает длину кабеля до 330 футов (100 м) с использованием кабеля DM 8G® или CAT5e
- Сертифицированный стандарт HDBaseT® — обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT.
- Поддерживает видеоразрешения до Full HD 1080p
- Поддерживает компьютерные разрешения до WUXGA
- Обрабатывает Dolby Digital®, DTS® и несжатый линейный PCM-аудио 7.1
- HDCP-совместимый
- Выполняет автоматическое управление форматом AV-сигнала через EDID
- Позволяет управлять устройством через CEC и Ethernet
- Позволяет расширить USB HID-сигнал для локального компьютера.
- Совместимость с удлинителями Crestron® USB через Ethernet
- Совместимость с кабельными лотками Crestron Connect It™
- Питание через DM-соединение или дополнительный блок питания (приобретается отдельно)
| Вес, кг | 25.4 унции (721 г) |
Описание:
Машина для сращивания матриц «все в одном» основана на аппаратной архитектуре FPGA и использует конструкцию сменной платы. Различные интерфейсы могут гибко соответствовать фактическим потребностям и характеризуются низкой частотой отказов и высокой надежностью. Комплексная визуальная платформа управления аудио и видео, которая объединяет сбор высоких оценок, настройку вывода, визуальное управление и другие технологии. Она в основном используется в командных и диспетчерских центрах в области правительства, армии, транспорта и других областях, а также в больших, средних и малых конференц-залах правительственных и корпоративных подразделений и других местах. Это решение для отображения и управления для различных отраслей, таких как конференц-залы, национальные силы обороны, общественная безопасность, электроэнергетика, железнодорожный транспорт и промышленная автоматизация.
Функции:
* Архитектура чисто аппаратного подключаемого модуля, монтаж в стандартную 19-дюймовую стойку, металлический корпус;
* При использовании металлического шкафа высотой 4U класс защиты корпуса прототипа соответствует требованиям IP20 по GB/T4208-2017;
* Встроенный 7-дюймовый сенсорный экран, просмотр состояния мониторинга, настройка параметров, вызов плана и другие операции могут выполняться с помощью сенсорного экрана;
* Используя конструкцию подключаемого модуля со встроенной объединительной платой обмена данными, он может определять температуру устройства, напряжение и состояние вентилятора в сети;
* Корпус устройства поддерживает до 24 входов и 8 выходов, а также функции предварительного просмотра и эха;
* Одно устройство поддерживает до 6 карт ввода, 2 карт вывода, 1 карту предварительного просмотра и 1 карту эха одновременно;
* Поддержка функции логотипа, фон текста и положение регулируются
* Поддержка функции субтитров, а также поддержка пользовательских настроек содержимого субтитров, фона, цвета, скорости прокрутки, направления прокрутки и положения;
* Поддержка функции базовой карты высокой четкости, разрешение базовой карты может достигать 4K;
* Поддержка функции горячей замены карты ввода, карты вывода, карты предварительного просмотра и карты эха, нет необходимости выключать устройство для перезагрузки и настройки, а данные предыдущего слоя могут быть быстро восстановлены после замены карты, чтобы обеспечить нормальное воспроизведение экрана, а также реализовать гибкую замену карт и удобное обслуживание;
* Поддержка HDMI, SDI, DVI, FIBER, HDBaseT, IP и других интерфейсов изображения;
* Благодаря превосходной конструкции системы отвода тепла, в ней реализован режим принудительной циркуляции воздуха с подачей воздуха слева направо и его вытяжкой, что обеспечивает долгосрочную стабильную работу оборудования при температуре окружающей среды 45 °C;
* Система принимает архитектуру управления и контроля B/S и C/S, поддерживает управление фоновым режимом системы доступа к веб-страницам и поддерживает управление и мониторинг в реальном времени поля ввода (поля сбора) и поля вывода (поля сращивания) через веб-браузер. Поддержка визуального управления распределенными системами с использованием программного обеспечения планшета iPad, программного обеспечения планшета Android и клиентов компьютеров Windows; переключение сигналов, наложение экрана, картинка в картинке, сшивание экрана, перемещение экрана, масштабирование экрана, перемещение/закрытие экрана и т. д. Поддержка мониторинга в реальном времени области управления дисплеем; поддержка многопользовательской многоплатформенной синхронной работы, поддержка синхронизации в реальном времени интерфейсов операций различных платформ.
* Благодаря чисто аппаратной архитектуре на основе FPGA система работает эффективно и стабильно, внутренняя передача видеоданных использует ведущую в отрасли технологию коммутации матричной шины CrossPoint, максимальная пропускная способность входных и выходных шин составляет 364 Гбит/с, пропускная способность передачи видеошины одной входной карты составляет до 4x6,5 Гбит/с, а пропускная способность передачи видеошины одной выходной карты составляет до 16x6,5 Гбит/с;
* Входная IP-плата поддерживает одновременное декодирование 4 IP-потоков 4096*2160@30fps;
* Для повышения эффективности устранения неполадок оборудования поддерживается мониторинг температуры оборудования и состояния питания в сети, а также реализована интеллектуальная идентификация комбинаций плат и интерфейсов, мониторинг состояния плат и интерфейсов, а также предупреждение о потере сигнала;
* Поддержка обновления прошивки онлайн, версия прошивки интеллектуально совместима с предыдущими версиями, процесс обновления безопасен, стабилен и быстр, а вероятность успеха достигает 100%; информация о версии прошивки устройства отображения и каждой карты может обновляться в режиме реального времени, что удобно для быстрого подтверждения результатов обновления на месте;
* Одна выходная карта имеет не менее 16 слоев, что позволяет реализовать гибкое оконное управление, наложение, перемещение и бесконечное масштабирование одной карты;
* Поддержка одновременного предварительного просмотра всех источников входного сигнала, а также эха в реальном времени всех выходных сигналов экрана (включая эхо IP-потока);
* Если частота входного видеосигнала составляет 60 Гц, время задержки изображения от входа видеосигнала до выхода составляет 32 мс;
* Поддержка наложенных окон отображения нескольких различных входных видеосигналов на любом экране вывода видео, поддержка перемещения изображения окна, бесконечного масштабирования, захвата экрана, переворота, заморозки;
* Поддержка нескольких пользователей в режиме онлайн и одновременная отправка данных, время отклика операции не более 1 с, и может быть выполнена операция обновления прошивки в режиме онлайн;
* Одна карта устройства может построить максимум 4 экрана, а одно устройство может построить максимум 8 экранов; оно может строить экраны неправильной формы, что позволяет реализовать создание экранов с помощью одной карты и одного интерфейса;
* Поддержка настройки 3000 планов сцен;
* Поддержка настроек параметров слоя, включая масштабирование, верх и низ слоя, режим макета и наложение;
* Поддержка пользовательских настроек для входных и выходных разрешений, которые можно сохранять как шаблоны EDID, а также импортировать и экспортировать. Несколько режимов настройки разрешения являются необязательными, включая: предустановленные разрешения, пользовательские разрешения;
* Поддержка просмотра в режиме реального времени рабочих параметров устройства мониторинга и информации о состоянии на стороне устройства, включая имя устройства, серийный номер устройства, состояние подключения интерфейса устройства, рабочее состояние, IP-адрес и версию прошивки;
* Устройство может интеллектуально определять комбинацию интерфейсов карт, контролировать состояние карты и интерфейса, а также сообщать о потере входного сигнала источника с ранним предупреждением;
Спецификация:
Кнопка питания | 1*Кнопка питания |
Я входной слот для карты | 6 |
Слот для выходной карты | 2 |
Слот для карты предварительного просмотра | 1 |
Слот для карты Echo | 1 |
Слот для карты управления | 1 |
Сенсорный экран | 1 |
Архитектура технологий | Централизованный, частный протокол |
Источник питания | Переменный ток 220 В |
Номинальная мощность | 320 Вт |
Размер (Д*Ш*В) | 482,6мм*315мм*177мм |
Масса | 11 кг |
Температура окружающей среды | 0 ℃—+45 ℃ |
Влажность окружающей среды | 10%-80% |
Описание
Модуль розетки переменного тока Crestron® FT2A-PWR-UN-1-C14 предназначен для установки в Crestron FT2 Series FlipTop™ для обеспечения единой универсальной розетки над столом. Он занимает два модульных пространства в FlipTop и подходит для использования в США, Канаде, Мексике, Европе, Великобритании, Японии, Корее, Сингапуре, Саудовской Аравии, Австралии, Новой Зеландии, Китае и других странах или регионах, где используются розетки с вилками типа B, F, G или I Министерства торговли.
FT2A-PWR-UN-1-C14 рассчитан на 10 А при 100-240 В переменного тока, 50/60 Гц. Вход питания IEC 60320 C14 расположен в нижней части модуля для подключения к источнику переменного тока под столом (шнур питания не входит в комплект).
Основные характеристики
- Добавляет одну универсальную розетку переменного тока к FlipTop™ серии FT2
- Выпускное отверстие расположено практически на одном уровне с верхней частью FlipTop для легкого доступа
- Совместимость с вилками американского (NEMA 5-15P), британского (BS 1363), европейского «Schuko» (CEE 7/4) и австралийского (AS/NZS 3112) типов
- Номинал 10 А при 100-240 В переменного тока, 50/60 Гц
- Подключается к источнику переменного тока через вход питания IEC 60320 C14 под столом.
- Шнур питания в комплект не входит.
- Простая встраиваемая модульная конструкция
- Занимает два модуля внутри FlipTop
Описание
Лучшие в своем классе сетевые коммутаторы AV от NETGEAR разработаны для максимально простой интеграции с продуктами Crestron AV-over-IP. CEN-SWPOE-10 — это 10-портовый управляемый коммутатор Ethernet, который обеспечивает PoE+ с восьми своих портов. Два порта 10 Gigabit Base-X SFP+ позволяют использовать модули трансиверов для подключения к оптоволоконной сети.
Профили DM NVX и DM NAX для быстрой настройки
При настройке системы DM NVX или DM NAX выберите соответствующий профиль для автоматической настройки CEN-SWPOE-10 с использованием функций многоадресной передачи, необходимых для AV-over-IP.Интерфейс веб-браузера
Используя оптимизированный интерфейс, быстро и полностью настройте отдельные порты или назначьте профили AV для использования с системами DM NVX или DM NAX. Также доступен расширенный интерфейс командной строки.Два порта SFP+
Все порты SFP+ предлагают соединения 10 Gigabit Base-X с поддержкой как многомодовых, так и одномодовых оптоволоконных приемопередающих модулей, таких как SFP-10G-SR.Питание через Ethernet+
PoE+ подается одновременно через 8 портов, обеспечивая централизованный источник питания для многочисленных устройств с питанием PoE+ и устраняя необходимость в громоздких блоках питания и дополнительной проводке. До 30 Вт предоставляется на порт до максимума 220 Вт.Основные характеристики
- Лучший в своем классе сетевой коммутатор NETGEAR® AV
- Малый форм-фактор с универсальными вариантами монтажа
- 10-портовый управляемый коммутатор
- Восемь портов 1000Base-T Gigabit Ethernet
- Поддерживает PoE+ (802.3at Type 2) на всех портах Ethernet
- Обеспечивает до 30 Вт на порт, всего 220 Вт
- Два порта 10 Gigabit Base-X SFP+
- Выбираемые профили DM NVX® и DM NAX™ AV-over-IP
- Управляемая коммутационная функциональность уровней 2 и 3
- Поддержка LLDP (протокол обнаружения канального уровня)
- Коммутационная матрица 56 Гбит/с (неблокируемая)
- Простой в использовании интерфейс веб-браузера
| Питание | 4,7 А при 100–240 В переменного тока, 50/60 Гц |
| Полная потребляемая мощность | Макс. PoE: 257,7 Вт Без PoE: 18,14 Вт Режим ожидания: 9,51 Вт |
| Способ монтажа | Отдельно стоящий или монтируемый на плоскую поверхность |
| Материал корпуса | Металлический, черный, с вентиляторным охлаждением, вентилируемые боковины |
| Управление | Внеполосный; IT Web GUI (основной); HTTPs, CLI, Telnet, SSH; SNMP, MIB, RSPAN; Пользователи Radius, TACACS+ |
| Рабочие температуры | от 0° до 50° C |
| Относительная влажность | от 10% до 90% |
| Уровень шума | 3 дБ при 25° C |
| Разъемы | OOB 8-проводной RJ45, гнездовой; 10/100/1000Base-T Ethernet-порт CONSOLE USB-C® порт, гнездовой USB Storage USB Type A, гнездовой 54 В - 4,7 А разъем питания 1-8 8-проводной RJ45, гнездовой; 10/100/1000Base-T Ethernet-порты и выходы PoE Power Sourcing Equipment (PSE); Поддержка питания IEEE 802.3at Type 2 PoE+ от любых портов до максимально указанных возможностей мощности; Максимум 30 Вт на порт, всего 220 Вт 9-10 портов SFP+, гнездовой; 10 Gigabit Base-X SFP+ |
| Ethernet | 10 Портов 10/100/1000Base-T с автоопределением Gigabit Ethernet с PoE+ 10 Gigabit Base-X SFP+ Сетевые стандарты IEEE 802.3af, 802.3at MAC-адреса до 16 тыс. Коммутационная матрица 56 Гбит/с без блокировки |
| Размер | 4 x 21 x 14 см. |
| Вес, кг | 2.13 фунта (967 г) |
Описание
DMPS3-4K-50 от Crestron® представляет собой сверхвысокоточный коммутатор презентаций и решение для управления, которое идеально подходит для комнат для совещаний, конференц-залов и учебных классов. Он объединяет систему управления, многоформатный коммутатор, масштабатор видео 4K и аудио DSP в одном компактном устройстве, которое удобно монтируется под столом для совещаний или в стойке для оборудования. Встроенная функциональность Crestron Connect It™ обеспечивает комплексное решение для совместной работы, которое легко и доступно для развертывания в любом небольшом или среднем конференц-зале. Не требуя никакого программирования, DMPS3-4K-50 легко настраивается для различных приложений для презентаций мультимедиа.
Автоматическое переключение входов HDMI®, VGA и аналоговых аудиосигналов обеспечивает необходимое подключение для управления несколькими компьютерами и другими источниками мультимедиа. Выбранный источник входного сигнала направляется на один выход HDMI и один стереофонический аналоговый аудиовыход. Встроенное масштабирование 4K обеспечивает максимально возможное качество изображения и совместимость с самым широким спектром источников и дисплеев.
4K Ультра HD
DMPS3-4K-50 обрабатывает видеосигналы 4K и Ultra HD, что необходимо для обеспечения поддержки компьютеров и мониторов последнего поколения с собственными разрешениями выше 1080p и WUXGA.Crestron Connect It™
Crestron Connect It — это экономичное и простое в использовании решение для презентаций, которое обеспечивает настольное подключение BYOD и управление одним касанием для нескольких участников за столом конференции. Просто добавьте до четырех кабельных лотков Crestron Connect It (серия TT-100) к DMPS3-4K-50. Его автоматически переключающиеся входы поддерживают отдельные HDMI, VGA и аналоговые аудиоподключения на каждом кабельном лотке. Четыре порта USB на DMPS3-4K-50 обеспечивают питание и связь для каждого кабельного лотка.Полностью функциональная система Crestron Connect It включается прямо из коробки, просто подключив кабельные лотки и входные кабели. Дополнительные настройки и регулировки AV доступны через простой экран настройки веб-браузера. В дополнение к устройствам Crestron Connect It, DMPS3-4K-50 также может вмещать AirMedia® Presentation Gateway без какого-либо дополнительного программирования.
Программирование не требуется!
Установка DMPS3-4K-50 проста, быстра и доступна. Встроенная технология .AV Framework™ обеспечивает полнофункциональную систему презентаций с упрощенной конфигурацией и выбором опций управления и других дополнений. Для получения полной информации о возможностях, поддерживаемых .AV Framework, посетите: www.crestron.com/avframework.Автоматический переключатель форматов
DMPS3-4K-50 обеспечивает высокопроизводительное автоматическое переключение между четырьмя группами входов, каждая из которых включает HDMI, VGA и несбалансированный стереозвук. Входы HDMI совместимы с источниками DVI и Dual-Mode DisplayPort, а входы VGA могут обрабатывать источники видео RGB, композитного, S-Video и компонентного видео. Цифровой звук поддерживается входами HDMI, плюс каждый аналоговый аудиовход может использоваться в сочетании с соответствующим ему видеовходом VGA или HDMI. Автоматическое определение входов устраняет необходимость настройки входов — просто подключите источник, и DMPS3-4K-50 выберет правильную комбинацию аудио и видео.Масштабирование 4K
Благодаря высокопроизводительному 4K-видеомасштабатору на борту DMPS3-4K-50 обеспечивает оптимальное изображение с любого источника видео. Он позволяет надежно просматривать все типы видео и компьютерных источников и наилучшим образом выглядеть на любом дисплее до 4K. Он принимает любое входное разрешение, от стандартного разрешения NTSC 480i до сверхвысокого разрешения DCI 4K, и идеально масштабирует его для соответствия собственному разрешению любого экрана до DCI 4K (4096 x 2160). Чересстрочные источники преобразуются в прогрессивную развертку с помощью адаптивного к движению деинтерлейсинга. Интеллектуальное преобразование частоты кадров обеспечивает поддержку источников формата 24p и PAL. А преобразование 3D в 2D позволяет просматривать 3D-контент на дисплеях, поддерживающих только 2D.Гибкие аудиовыходы
Коммутируемый аудиосигнал направляется на выход HDMI, а также на отдельный сбалансированный аналоговый аудиовыход с индивидуальной регулировкой уровня для каждого выхода. Все входы и выходы поддерживают стереозвук с возможностью настройки аналогового выхода на моно. Аудиосигналы Dolby® TrueHD, Dolby Atmos®, DTS-HD® и 7.1 linear PCM также могут направляться через входы и выход HDMI.Профессиональный аудио DSP
Аналоговый аудиовыход включает профессиональную цифровую обработку сигнала, что позволяет регулировать сигнал для оптимальной производительности и качества звука. Аналоговый выход идеально подходит для подключения к внешнему усилителю мощности и использования для управления набором потолочных или настенных динамиков. В дополнение к регулировкам громкости, низких и высоких частот и отключения звука, DSP обеспечивает 10-полосный графический эквалайзер, полностью регулируемое ограничение и задержку до 80 мс. Все настройки регулируются с помощью пользовательского интерфейса веб-браузера DMPS3-4K-50 для легкой настройки. Уровень выходной громкости также регулируется с помощью ручки громкости на передней панели.Управление форматом EDID
DMPS3-4K-50 обеспечивает комплексное управление информацией EDID (Extended Display Identification Data), которая передается между устройствами отображения и источниками входного сигнала, гарантируя, что каждый источник отображается в оптимальном разрешении и формате. Большинству приложений не требуется изменять настройки по умолчанию. Для приложений, требующих индивидуальной конфигурации, DMPS3-4K-50 позволяет легко оценить возможности формата и разрешения каждого устройства, с возможностью настройки сигналов соответствующим образом для наиболее желаемого и предсказуемого поведения.Технология QuickSwitch HD™
Обработка цифровых медиасигналов подразумевает обработку HDCP (High-bandwidth Digital Content Protection), схемы шифрования, используемой поставщиками контента для защиты своих DVD, дисков Blu-ray™ и вещательных сигналов от несанкционированного копирования. Просмотр зашифрованного HDCP контента требует, чтобы исходное устройство «аутентифицировало» каждый дисплей и процессор сигнала в системе и выдало им «ключ» перед доставкой выходного сигнала. Crestron QuickSwitch HD управляет этими ключами, чтобы обеспечить быстрое, надежное переключение и устойчивость к «отключениям».Интегрированная система управления 3-й серии®
Встроенная система управления 3-Series позволяет DMPS3-4K-50 обеспечивать полное, настраиваемое управление каждым AV-устройством, а также освещением комнаты, шторами и проекционными экранами, не требуя отдельного процессора управления. Встроенные порты управления включают один ИК-порт и один порт RS-232 COM, а также Cresnet® и Ethernet. DMPS3-4K-50 поддерживает всю линейку сенсорных экранов, клавиатур и беспроводных пультов дистанционного управления Crestron для пользовательского опыта, индивидуально подобранного под конкретные требования каждого конечного пользователя. Поддержка приложений управления Crestron и Crestron Fusion® обеспечивает самую мощную в отрасли платформу для удаленного управления и контроля нескольких комнат с помощью компьютеров и мобильных устройств.Встроенное управление устройством CEC
Для управления сторонними AV-устройствами DMPS3-4K-50 предоставляет альтернативу традиционным IR, RS-232 и Ethernet, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Используя CEC, многими устройствами можно управлять прямо через их HDMI-подключения, что устраняет необходимость в каких-либо специальных последовательных кабелях или ИК-излучателях.Основные характеристики
- Мультиформатный микшер презентаций сверхвысокой четкости, масштабирующий модуль, аудио DSP и система управления
- Встроенная функциональность системы совместной работы Crestron Connect It™
- Поддерживает до четырех кабельных контейнеров Crestron Connect It серии TT-100
- Встроенный .AV Framework™ обеспечивает полнофункциональную систему без какого-либо программирования
- Интегрированная система управления 3-Series Control System® обеспечивает полностью программируемое управление помещением
- Включает четыре автоматически переключаемых входа HDMI®, VGA и стереоаналогового аудиовхода
- Также поддерживает двухрежимные DisplayPort, DVI и аналоговые видеоисточники
- Автоматическое определение входа автоматически настраивает каждый вход
- Технология QuickSwitch HD™ управляет ключами HDCP для быстрого и надежного переключения
- Осуществляет автоматическое управление форматом AV-сигнала через EDID
- Обеспечивает регулируемую компенсацию уровня входного сигнала на каждом аудиовходе
- Обеспечивает один выход HDMI
- Имеет встроенный высокопроизводительный 4K-масштабатор
- Повышает качество входных сигналов до уровня собственного разрешения любого экрана, включая дисплеи 4K и Ultra HD!
- Уменьшает разрешение компьютерных сигналов 4K, UHD и сверхвысокого разрешения для соответствия 1080p и другим дисплеям с более низким разрешением
- Обрабатывает любое входное разрешение от стандартных NTSC 480i или PAL 576i до UHD и 4K
- Обеспечивает интеллектуальное преобразование частоты кадров, адаптивное к контенту шумоподавление и адаптивное к движению деинтерлейсинг
- Обеспечивает преобразование сигнала 3D в 2D и передает 3D-видео (без масштабирования) на 3D-дисплеи.
- Обеспечивает сбалансированный стереовыход с графическим эквалайзером, ограничением и задержкой
- Позволяет встраивать и извлекать аналоговый звук из HDMI
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый линейный PCM-аудио 7.1
- Включает встроенные порты управления IR, RS-232 и Cresnet®
- Поддерживает сенсорные экраны, клавиатуры и беспроводные пульты Crestron®
- Поддерживает XPanel с компьютерным управлением Smart Graphics® и веб-интерфейсом
- Поддерживает приложения для управления iPhone®, iPad® и Android™
- Поддерживает универсальные пульты ДУ через встроенный ИК-приемник, совместимый с RC-5
- Взаимодействует с Crestron Fusion® напрямую
- Обеспечивает дружественную ИТ-специалистам сетевую интеграцию через SNMP
- Включает элементы управления на передней панели для переключения и регулировки громкости
- Включает в себя настраиваемые полоски этикеток на передней панели
- Позволяет выполнять полную настройку и регулировку AV через веб-браузер.
- Имеет внутренний универсальный блок питания для совместимости со всем миром.
- Устанавливается под столом или в одну 19-дюймовую стойку.
| Вес, кг | 6.4 фунта (2.9 кг) |
Описание
DMC-SDI — это входная карта, разработанная для использования с любым коммутатором Crestron® DigitalMedia™ на основе карты. Она обеспечивает один вход SDI с дополнительным сквозным SDI, сквозным HDMI® и аналоговыми аудиовыходами. Вход SDI поддерживает форматы SD-SDI, HD-SDI и 3G-SDI, обрабатывая видеосигналы высокой четкости до 1080p60 и 2 канала 24-битного цифрового звука через один коаксиальный кабель.
3G-SDI
Поддержка 3G-SDI позволяет DigitalMedia принимать сигналы от многих профессиональных камер высокого класса, вещательных коммутаторов и другого AV-оборудования. Для подключения к локальному монитору или другому SDI-устройству предусмотрен выход SDI loop-through.
Сквозной HDMI®
Каждая входная плата коммутатора DM® оснащена выходным портом HDMI, который можно использовать для передачи входных видео- и аудиосигналов на локальный аудиопроцессор или видеомонитор, а также для подачи сигнала на второй коммутатор DM для расширения выходных данных.
Извлечение аудио
DMC-SDI также включает в себя небалансный аналоговый аудиовыход, позволяющий извлекать стереоаудиосигналы из цифрового входа и подавать их в звуковую систему или многокомнатную систему распределения звука. Выходная громкость регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, ручного пульта дистанционного управления или мобильного устройства.
Автономный преобразователь SDI в HDMI
В дополнение к использованию в качестве входной карты для DM-микшеров, DMC-SDI также может использоваться с интерфейсом DMCI DigitalMedia Card для создания очень удобного инструмента для решения проблем. Его можно использовать для преобразования видео и звука SDI в HDMI или для извлечения аналогового аудиосигнала из источника SDI.
Для настройки коммутатора DM, укомплектованного картами ввода и вывода, кабелями и другими периферийными устройствами, воспользуйтесь онлайн-инструментом настройки коммутатора DigitalMedia.
Дополнительные инструменты проектирования и справочные документы можно найти на веб-странице DigitalMedia Resources по адресу http://www.crestron.com/dmresources/.
Основные характеристики
- Модульная входная плата для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
- Обеспечивает один вход SDI с проходным SDI-выходом
- Поддерживает источники видео SD-SDI, HD-SDI и 3G-SDI
- Поддерживает видеоразрешения до Full HD 1080p
- Обрабатывает 24-битные стереоаудиосигналы
- Включает выход HDMI® для сквозной передачи входного сигнала
- Включает в себя стерео аналоговый линейный аудиовыход с регулятором громкости
- Позволяет извлекать стереоаудиосигналы
- Занимает один слот входной платы коммутатора DM®
- Обеспечивает преобразователь SDI в HDMI с использованием дополнительного интерфейса карты DMCI
| Вес, кг | 8.0 унций (227 г) |
Описание

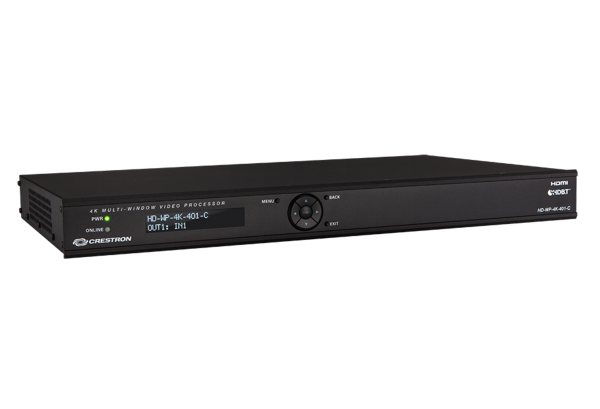

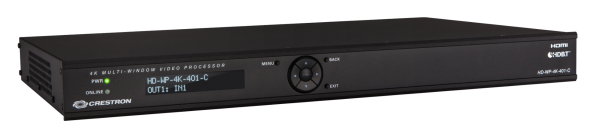

HD-WP-4K-401-C позволяет отображать до четырех источников видео одновременно на одном дисплее HD, Ultra HD или 4K. Параллельные выходы HDMI® и HDBaseT® обеспечивают гибкое подключение для устройства отображения и другого оборудования. Источники входного сигнала до 4K поддерживаются через четыре входа HDMI. Полностью автоматическая работа позволяет использовать без системы управления, в то время как улучшенная работа и настраиваемые функции могут быть достигнуты за счет интеграции с системой управления Crestron®.
Видеооконный режим расширяет возможности презентации и совместной работы любого конференц-зала, позволяя подключать и отображать на экране несколько источников презентаций. Возможность подключения до четырех кабельных контейнеров Crestron Connect It™ (серия TT-100) напрямую к HD-WP-4K-401-C обеспечивает идеальное решение для совместной работы с несколькими окнами для комнат для совещаний и классных комнат. Любая комната для совещаний, классная комната, учебная лаборатория, аудитория, лекционный зал, молитвенный дом или командный центр могут выиграть от использования видеооконного режима, расширяя возможности отображения объекта и экономя затраты за счет возможности просмотра большего количества видеоисточников на меньшем количестве устройств отображения.
Примечание: чересстрочные видеосигналы не поддерживаются. Видеоскалер Crestron HD-SCALER-HD-E может быть добавлен к любому входу HDMI для поддержки чересстрочных видеоисточников на этом входе. Ознакомьтесь со спецификациями для получения полной информации о возможностях ввода и вывода.
Примечание: полноэкранное отображение 4K поддерживается только входами 1 и 2. Источники 4K, подключенные к входам 3 и 4, автоматически понижаются до 1080p.
Высокопроизводительное видеоокно
HD-WP-4K-401-C разработан для обеспечения профессионального экранного опыта с кристально чистым качеством видео 4K и плавными переходами. В автоматическом режиме экран плавно настраивается в зависимости от количества подключенных источников. При подключении четырех источников все четыре изображения появляются в четырех окнах одинакового размера, которые объединяются для заполнения экрана. Отключите или отключите один источник, и экран перенастроится для отображения только трех окон (два сверху, одно снизу). Подключите или выберите только два источника, и они будут отображаться рядом, в то время как один источник будет отображать полный экран.Также поддерживается оконный режим PIP (картинка в картинке), позволяющий отображать один источник на весь экран, а второй источник — во вложенном окне PIP. Размер и расположение окна PIP можно определить при настройке. Дополнительные режимы окон включают 3 вверх, 3 вниз, 3 маленьких слева — большое справа и 3 маленьких справа — большое слева. Всеми режимами окон и назначениями входов можно управлять при настройке или во время работы с помощью элементов управления на передней панели, веб-браузера или системы управления.
Наложение текста и изображений
Каждое видеоокно может быть обозначено пользовательской текстовой меткой. Дополнительное текстовое поле может быть расположено в любом месте экрана для отображения статической метки или динамического всплывающего сообщения, отправленного из системы управления. Пользовательская фотография или изображение логотипа также могут быть загружены для отображения в любом месте экрана.Кабельные лотки Crestron Connect It™
Кабельные контейнеры Crestron Connect It (серия TT-100) представляют собой экономичное и простое в использовании решение для презентаций, которое отлично работает с HD-WP-4K-401-C. Просто добавьте до четырех кабельных контейнеров Crestron Connect It, чтобы обеспечить подключение BYOD и управление одним касанием для нескольких участников за столом конференции. Четыре порта USB на HD-WP-4K-401-C обеспечивают питание и связь для каждого кабельного контейнера.Примечание: HD-WP-4K-401-C не поддерживает VGA или аналоговые аудиовходы.
Выход HDBaseT®
Его выход HDBaseT позволяет HD-WP-4K-401-C напрямую подключаться к любому устройству отображения, оснащенному входом HDBaseT. Для подключения HDBaseT требуется всего один кабель типа CAT, и он поддерживает расстояние проводки до 300 футов (100 метров), что легко подходит для всех типов конфигураций помещений. Выходы HDBaseT и HDMI могут использоваться одновременно, обеспечивая идентичные сигналы на каждом выходе с дополнительными преимуществами более длинного кабеля и возможностью питания устройства с питанием HDBaseT PoE+ через соединение HDBaseT.Выход HDBaseT также совместим с системой Crestron DigitalMedia™, что позволяет подключаться к приемнику DM 8G+®, коммутатору DM® или цифровому графическому движку DM-DGE-200-C. Обратите внимание, что HD-WP-4K-401-C не обеспечивает управление устройством DM или любым оборудованием, подключенным к этому устройству DM.
Сквозная передача звука и деэмбедирование
При отображении полноэкранного изображения любого одного источника входного сигнала аудиосигнал этого источника направляется на выходы HDMI и HDBaseT. Также включен сбалансированный аналоговый аудиовыход, позволяющий извлекать стереоаудиосигналы из цифрового выхода и подавать их на отдельный аудиокоммутатор, процессор или усилитель.Управление дисплеем и системная интеграция
При использовании без системы управления HD-WP-4K-401-C обеспечивает необходимое управление включением/выключением питания устройства отображения через RS-232 с использованием встроенного COM-порта, ИК с использованием встроенного ИК-порта или CEC через выход HDMI или HDBaseT. Устройство отображения можно настроить на автоматическое включение при подключении источника входного сигнала и последующее выключение по истечении регулируемого периода времени после отключения всех источников.Добавление системы управления Crestron обеспечивает полностью настраиваемое управление дисплеем и другими устройствами, подключенными к HD-WP-4K-401-C через RS-232, ИК и CEC. CEC поддерживается через каждый из встроенных портов HDMI и HDBaseT. Интеграция с системой управления также обеспечивает интеграцию с Crestron Fusion® Cloud для поддержки централизованного управления, мониторинга и планирования помещений в рамках полностью управляемого предприятия.
Упрощенная настройка
Простая настройка и конфигурирование HD-WP-4K-401-C осуществляется с помощью элементов управления на передней панели или веб-браузера. Автономная работа поддерживается для приложений с видеоокнами «установил и забыл» и для небольших приложений AV-презентаций с дополнительными кабельными контейнерами Crestron Connect It или без них.Основные характеристики
- Отображение до четырех видеоисточников на одном дисплее HD, Ultra HD или 4K
- Девять режимов работы с окнами: автоматический, полноэкранный, PIP, бок о бок, квадратный вид, 3 сверху, 3 снизу, 3 маленьких слева - большое справа и 3 маленьких справа - большое слева.
- Автоматический режим обеспечивает работу по принципу «включай и работай» без системы управления
- Профессиональное исполнение обеспечивает плавные, без сбоев переходы на экране
- Встроенная функциональность системы совместной работы Crestron Connect It™
- Автоматическое управление питанием дисплея через CEC, IR или RS-232
- Дополнительная интеграция системы управления обеспечивает полностью настраиваемое управление
- Выходы HDMI® и HDBaseT® поддерживают универсальную конфигурацию системы и длинные проводные соединения
- Поддерживает входное и выходное разрешения до 4K/30 (4096x2160@30 Гц) или WQXGA (2560x1600@60 Гц)
- Поддерживает источники HDMI, DVI и Dual-Mode DisplayPort
- Включает в себя комплексные встроенные инструменты настройки EDID и HDCP
- Совместимость с HDCP 2.2 и 1.4
- Возможности наложения текста и изображений
- Пропускает Dolby® TrueHD, Dolby Atmos®, DTS-HD®, DTS:X® и несжатый линейный PCM-аудио 7.1
- Поддерживает деэмбедирование стереозвука через сбалансированный аналоговый аудиовыход
- Упрощенная настройка через OLED-дисплей на передней панели или веб-браузер
- Высокоскоростное Ethernet-соединение локальной сети
- Одноместный, монтируемый в стойку 19”
- Универсальный внутренний блок питания 100-240 В
| Вес, кг | 6.2 фунта (2.9 кг) |
Описание
HD‑TXCA‑4KZ‑101 — это передатчик DM® Essentials 4K60 4:4:4, разработанный для взаимодействия с приемником DM® Essentials или коммутатором DMPS Essentials для передачи сигналов HDMI®, RS-232, IR и аналоговых аудиосигналов. Для подключения HD‑TXCA‑4KZ‑101 к приемнику DM Essentials или коммутатору DMPS Essentials требуется кабель витой пары CAT5e или выше (Crestron DM‑CBL‑8G или DM‑CBL‑ULTRA продаются отдельно). Для сигналов 1080p, WUXGA и 2K поддерживается длина кабеля до 230 футов (70 м). Для сигналов UHD и 4K поддерживается длина кабеля до 130 футов (40 м).
Совместимость с приемником DM Essentials или коммутатором DMPS Essentials
Выходной порт DM Essentials HD‑TXCA‑4KZ‑101 должен быть подключен к входному порту DM Essentials приемника DM Essentials или коммутатора DMPS Essentials. Примерами поддерживаемых приемников DM Essentials 4K60 4:4:4 являются HD‑RXC‑4KZ‑101 и HD‑RXCA‑4KZ‑101. Поддерживаемые коммутаторы DMPS Essentials — HD‑PS622, HD‑PS621, HD‑PS402, HD‑PS401 и HD‑RX‑4K‑210‑C‑E.Примечание: При сопряжении с HD-RX-4K-210-CE(-POE) передатчик не может подавать питание на приемник. Питание должно быть подключено только к HD-RX-4K-210-CE(-POE).
HD‑TXCA‑4KZ‑101 можно настраивать и управлять только при использовании с коммутатором DMPS Essentials. Веб-интерфейс коммутатора можно использовать для настройки HD‑TXCA‑4KZ‑101. Кроме того, программирование системы управления и поддержка программного обеспечения .AV Framework™ для HD‑TXCA‑4KZ‑101 размещаются на коммутаторе.
Поддержка 4K60 4:4:4 и HDR
HD‑TXCA‑4KZ‑101 поддерживает видеоразрешения до 4K60 с цветовой выборкой 4:4:4. Также поддерживаются видеоформаты HDR10, HDR10+ и Dolby Vision®.Встраивание аналогового звука
Аналоговый аудиовход HD‑TXCA‑4KZ‑101 позволяет встраивать сбалансированный/несбалансированный стереоисточник звука в видеосигнал с входа HDMI. Кнопка выбора звука предусмотрена для переключения между аналоговыми и HDMI аудиовходами по желанию. Кнопка выбора звука функционирует только при использовании HD‑TXCA‑4KZ‑101 с ресивером DM Essentials 4K60 4:4:4 или коммутатором серии DMPS Essentials HD-PS.S/PDIF Оптический цифровой возврат звука
HD‑TXCA‑4KZ‑101 получает оптический цифровой звук S/PDIF от устройства (например, дисплея), подключенного к оптическому цифровому аудиовходу S/PDIF HD‑RXCA‑4KZ‑101. Затем оптический цифровой аудиовыход S/PDIF HD‑TXCA‑4KZ‑101 передает звук на AV-ресивер. Поддерживаемые форматы цифрового звука S/PDIF: Dolby Digital®, Dolby Digital EX, DTS®, DTS ES и LPCM до 6 каналов.Компактная конструкция с возможностью поверхностного монтажа
Компактный по конструкции, HD‑TXCA‑4KZ‑101 может быть установлен на плоскую поверхность, например, на нижнюю часть стола, за комодом или внутри подиума. Его также можно прикрепить к одной направляющей стойки в задней части шкафа с оборудованием. HD‑TXCA‑4KZ‑101 может получать питание от входящего в комплект блока питания или от удаленного приемника DM Essentials или коммутатора DMPS Essentials.Основные характеристики
- Совместимость с приемником DM® Essentials или коммутатором DMPS Essentials
- Двухточечное расширение сигналов HDMI®, RS-232, ИК и аналоговых аудиосигналов по кабелю CAT5e или выше
- Расстояние передачи DM Essentials до 130 футов (40 м) для сигналов UHD и 4K или до 230 футов (70 м) для сигналов 1080p, WUXGA и 2K
- Возможность 4K60 4:4:4
- Видеоформаты HDR10, HDR10+ и Dolby Vision®
- Соответствие HDCP 2.3
- Встраивание аналогового звука
- Оптический цифровой аудиовыход S/PDIF для возврата звука с HD‑RXCA‑4KZ‑101
- Возможность сквозной передачи данных CEC (Consumer Electronics Control)
- Возможность двунаправленной передачи RS‑232 и ИК
- Возможность сквозной передачи EDID
- Компактная конструкция с возможностью поверхностного монтажа
- Питание от блока питания 24 В постоянного тока (входит в комплект) или от удаленного приемника DM Essentials или коммутатора DMPS Essentials
| Вес, кг | 11.92 унции (338 г) |
Описание
Настенные розетки DM NUX USB over Network с маршрутизацией (DM‑NUX‑L2‑1G и DM‑NUX‑R2‑1G) обеспечивают надежное высокоскоростное расширение и маршрутизацию USB-сигнала для устройств USB 1.0, 1.1 и 2.0 по всему дому, офису или кампусу на расстоянии до 330 футов (100 м). Благодаря возможностям виртуального концентратора пять конечных точек DM-NUX-R2‑1G могут одновременно подключаться к одной конечной точке DM-NUX-L2‑1G. Создание этого виртуального концентратора позволяет нескольким USB-устройствам управлять одним хост-устройством (например, ПК). USB-сигналы передаются по локальной сети и управляются через систему управления Crestron.
Как часть системы Crestron DigitalMedia™, конечные точки USB обеспечивают бесшовную маршрутизацию сигналов USB вместе с видео и аудио. Из любой комнаты с видеодисплеем вы можете переключаться между несколькими компьютерами, медиасерверами и игровыми консолями в любом месте здания и управлять каждым из них с помощью мыши и клавиатуры, игрового контроллера или электронной доски. Синхронизируйте свой смартфон, загружайте фотографии и делитесь музыкальными и видеофайлами с компьютером — все это из любой точки здания.
Конечные точки USB расширяют встроенные возможности маршрутизации USB HID от DigitalMedia, добавляя улучшенное USB-подключение к передатчикам, приемникам или коммутаторам DM® без необходимости в дополнительной проводке. Просто подключите конечную точку USB к порту LAN передатчика или приемника DM или к порту локальной сети. Доступны два типа настенных конечных точек USB:
- DM-NUX-R2‑1G — обеспечивает подключение до четырех USB-устройств (клавиатур, досок, мобильных устройств и т. д.) в одном месте
- DM-NUX-L2‑1G — обеспечивает подключение одного USB-хоста (компьютер, медиасервер, кодек и т. д.)
Конечные точки USB могут использоваться для обеспечения простого расширения сигнала USB «точка-точка» либо через Ethernet LAN, либо через выделенный кабель CAT5e. Для формирования рабочей системы требуется как минимум одна удаленная (устройство) конечная точка (DM-NUX-R2‑1G) и одна локальная (хост) конечная точка (DM-NUX-L2‑1G). Конечные точки продаются по отдельности для адаптации к любой конфигурации системы.
Модели DM-NUX-L2‑1G и DM-NUX-R2‑1G монтируются в свободную североамериканскую односекционную электрическую коробку и совместимы с конечными точками DM‑NUX‑L2 и DM‑NUX‑R2.
ПРИМЕЧАНИЕ: DM-NUX-L2‑1G и DM-NUX-R2‑1G маршрутизируют сигналы USB по сети Ethernet. Для простых удлинителей сигнала USB точка-точка, пожалуйста, обратитесь к настенным пластинам удлинителя кабеля USB over Category (USB‑EXT‑2‑REMOTE‑1G и USB‑EXT‑2‑LOCAL‑1G) или удлинителям кабеля USB over Category (USB‑EXT‑2‑KIT).
Основные характеристики
- Обеспечивает надежное, высокоскоростное расширение USB-сигнала для большинства устройств USB 1.1 или 2.0.
- Совместимость с удлинителями Crestron® USB over Ethernet с маршрутизацией (DM-NUX-L2 и DM-NUX-R2)
- Поддерживает возможности виртуального концентратора с пятью конечными точками DM‑NUX‑R2‑1G
- Обеспечивает простое двухточечное расширение USB-соединения на расстояние до 330 футов (100 м) по CAT5e (или лучше)
- Питание через Ethernet (PoE)
- Включить маршрутизацию сигнала USB под управлением системы управления Crestron или системы DigitalMedia™
- Устанавливается в свободную североамериканскую односекционную электрическую коробку (не входит в комплект)
- Совместимость с большинством типов устройств и хостов USB 1.1 и 2.0 по принципу «plug-and-play»
- Для операционных систем Windows®, macOS® или Linux® драйверы не требуются.
- Передача USB через Ethernet или CAT5e со скоростью до 480 Мбит/с
- Технология Mass Storage Acceleration максимально увеличивает скорость передачи данных по USB 2.0
- Возможность расширения с помощью до 4 USB-концентраторов (не входят в комплект)
- DM‑NUX‑R2‑1G оснащен 4 портами USB Type A
- Расширьте возможности маршрутизации USB-HID системы DigitalMedia™ без дополнительной проводки
- Добавьте порты USB-хоста или устройства к любому передатчику, приемнику или коммутатору DM®
- Локальная (хост) или удаленная (устройство) конечная точка USB продается отдельно для максимальной гибкости
Описание
Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы, которое экономически выгодно и бесконечно масштабируемо для любого корпоративного или общеуниверситетского приложения распространения контента 4K. Профессиональное встроенное масштабирование, поддержка расширенного динамического диапазона (HDR10) и соответствие HDCP 2.2 обеспечивают максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.
DM‑NVX‑351C — это плата кодера/декодера AV over IP, которая занимает один слот шасси платы DMF‑CI‑8. Плата предназначена для работы в качестве передатчика или приемника в высокоплотной установке в стойку. Плата DM‑NVX‑351C, способная работать с сетевой AV-установкой любого размера, включает такие функции, как безопасное веб-управление и управление, автоматическое переключение входов HDMI®, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или выход, объемный звук в стереомикширование, встроенная возможность передачи и приема AES67, интеграция USB 2.0 и KVM, а также поддержка медного и оптоволоконного подключения Ethernet.
Распределение видео 4K60 в реальном времени
Разработанная для требовательных приложений для конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.
Система DM NVX разработана для стабильности и надежности
Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.
Технология Pixel Perfect Processing
Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑351C может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4:4:4.
Безопасность корпоративного уровня
Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.
Функциональность кодера или декодера
DM‑NVX‑351C можно настроить для работы в качестве сетевого AV-кодера или декодера:
- В качестве кодера DM‑NVX‑351C позволяет передавать сигнал HDMI с выхода коммутатора, компьютера, шлюза AirMedia® или другого источника медиа по сети на один или несколько декодеров.
- В качестве декодера DM‑NVX‑351C получает сигнал от кодера DM NVX и подает его на вход коммутатора или устройства отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодерами в сети вместе с локально подключенными источниками HDMI.
DM‑NVX‑351C обеспечивает универсальное, экономически эффективное решение для приложений, которым требуются режимы работы кодера и декодера на одной карте. Режим работы можно динамически перенастроить менее чем за 1 минуту с помощью системы управления или веб-браузера или с помощью передней панели DMF‑CI‑8.
Автоматическое переключение входов HDMI®
DM‑NVX‑351C включает два входа HDMI. Переключение между двумя входами может выполняться автоматически с помощью режима автоматического переключения, программно через систему управления, вручную с помощью встроенной кнопки выбора входа или через компьютер с помощью веб-браузера. При использовании в качестве декодера, установленного за типичным устройством отображения конференц-зала, входы HDMI обеспечивают удобный способ подключения шлюза презентаций Crestron AirMedia®, кодека видеоконференций или компьютера малого форм-фактора.
Выход HDMI с масштабированием 4K60 4:4:4
Когда DM‑NVX‑351C настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабировщик обеспечивает оптимальное изображение, масштабируя разрешение кодированного источника вверх или вниз для соответствия собственному разрешению устройства отображения. Если DM‑NVX‑351C настроен как кодер, выход HDMI можно использовать для подачи на локальный дисплей, монитор доверия или аудиосистему.
Обработка видеостены
Видеостена, состоящая из до 64 отдельных дисплеев, может быть настроена с использованием нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемую возможность масштабирования и компенсацию рамки для размещения ряда конфигураций видеостены и типов дисплеев. Для каждого дисплея требуется одна конечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восьми в высоту.
Динамическое наложение текста
DM-NVX-351C позволяет отображать динамический текст, предоставляя средства для маркировки источника видео или для отображения специальных инструкций, расписаний, объявлений, оповещений и других сообщений.
Предварительный просмотр изображения
Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом кодера DM NVX или отображаемое выходом декодера DM NVX. Неподвижные изображения отображаются со скоростью 1 кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.
Фоновое изображение для отображения на экране Если DM-NVX-351C настроен как декодер, изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений для общей емкости хранения до 100 МБ.
Генератор тестовых шаблонов
Когда DM-NVX-351C настроен как кодер, встроенный генератор тестовых шаблонов может использоваться во время настройки, чтобы убедиться, что потоковая передача видео работает. Генератор тестовых шаблонов также может использоваться как инструмент для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. Кодер DM NVX может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.
Фиксированная, адаптивная или переменная скорость передачи данных
В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена на фиксированную, адаптивную или переменную:
- Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена в диапазоне от 200 Мбит/с до 950 Мбит/с.5
- Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, указанная пользователем.
- Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.
Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.
Встраивание или извлечение аналогового звука
Включен сбалансированный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать источник стереозвука и объединять его с видеосигналом либо с входа HDMI, либо с входящего сетевого видеопотока. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется через систему управления или веб-браузер.
7.1 Surround Sound Audio
Технология DM NVX поддерживает передачу без потерь аудиосигналов 7.1 Surround Sound, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM7. DM‑NVX‑351C может декодировать входящий многоканальный сигнал объемного звука, как из сети, так и со входа HDMI, и понижать этот сигнал до стерео. Сигнал понижающего микширования стерео автоматически направляется на встроенный аналоговый выход6, в то время как выход HDMI можно настроить для вывода либо стерео, либо многоканальных сигналов. В качестве кодера DM‑NVX‑351C одновременно распределяет по сети как стерео, так и многоканальные сигналы, что позволяет выбирать любой из сигналов на любом декодере в сети.
Встраивание и извлечение звука AES67
Включен сбалансированный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать стереофонический аудиоисточник и объединять его с видеосигналом либо с входа HDMI, либо с входящего сетевого видеопотока. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или аналоговый аудиокоммутатор. Выходная громкость регулируется с помощью системы управления или веб-браузера.
В режиме кодировщика DM NVX принятый аудиопоток AES67 может выводиться через локальный выход HDMI, основной поток AV и аналоговый аудиовыход. В режиме декодера DM NVX принятый аудиопоток AES67 может объединяться с видео, а затем выводиться через выход HDMI и аналоговый аудиовыход.
ПРИМЕЧАНИЕ: Аудиопоток AES67, принимаемый конечной точкой DM NVX, не может передаваться с этой конечной точки.Breakaway Audio
Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов — даже с двух разных кодеров.
Медное и оптоволоконное подключение Ethernet
DM‑NVX‑351C включает два порта RJ-45 1000BASE-T LAN (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP‑1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.
Порт Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Порты 1 и 2 также можно использовать для предоставления сетевых подключений для шлюза AirMedia, устройства отображения или другого локального устройства. Кроме того, порты можно использовать для последовательного соединения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение.
Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP, документ 7977.
Выбор сетевого порта
Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем можно назначать различным типам трафика. Аудио AES67 можно отделить от основной сети видео и управления, получив в результате выделенную аудиосеть.
Автоматическое подключение «точка-точка»
Подключение «точка-точка» позволяет напрямую подключать кодер DM NVX 4K60 4:4:4 к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео, аудио и USB-сигналов. Вместо подключения к сети Gigabit Ethernet порт Ethernet 1000BASE-T кодера подключается напрямую к порту 1000BASE-T декодера. По умолчанию включен режим «точка-точка», который при желании можно отключить.
Когда включен режим «точка-точка» и автоматически обнаружено прямое соединение между кодером и декодером, для работы кодера или декодера в режиме «точка-точка» не требуется дополнительная настройка; однако режим работы устройства DM-NVX-351C должен быть настроен правильно. Если устройство должно функционировать как кодер, режим работы устройства должен быть настроен как кодер. Если устройство должно функционировать как декодер, режим работы должен быть настроен как декодер. Кроме того, для управления CEC (Consujmer Electronics Control).
Интеграция USB 2.0 и KVM
Технология DM NVX поддерживает расширение сигналов USB, которые могут быть переключены и направлены вместе с сигналом AV или отдельно через систему управления. На DM‑NVX‑351C предусмотрены порты USB 2.0 HOST и DEVICE, позволяющие подключать мышь USB, клавиатуру или другое периферийное устройство к удаленной конечной точке и направлять их на компьютер или другой хост в локальной конечной точке. Помимо функциональности переключателя KVM поддерживаются различные типы периферийных устройств USB, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители.
Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в приложениях «точка-точка» и «многоточечно». Сигналы USB могут быть направлены с порта HOST до семи удаленных конечных точек DM NVX на порт DEVICE одной локальной конечной точки DM NVX. Уровень 2 также поддерживает расширители Crestron USB over Ethernet Network, которые состоят из DM-NUX-L2, DM-NUX-R2, DM-NUX-L2-1G, DM-NUX-R2-1G и устаревших моделей (USB‑NX2‑LOCAL-1G, USB‑NX2‑REMOTE-1G, USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE). Расширители USB могут использоваться в местах, где нет конечных точек DM NVX. USB-сигналы могут маршрутизироваться между конечными точками DM NVX и USB-удлинителями под управлением системы управления.
Передача данных USB 2.0 уровня 3 поддерживает расширение USB-сигнала в приложениях DM NVX «точка-точка» через VLAN. Устройства DM NUX, USB NX2 и USB EXT DM не поддерживают уровень 3.
Управление устройствами CEC
DM‑NVX‑351C обеспечивает шлюз для управления устройствами через CEC через соединения HDMI. Под управлением системы управления DM‑NVX‑351C может управлять устройствами отображения и другим оборудованием через CEC, потенциально устраняя необходимость в каких-либо специальных последовательных кабелях или ИК-излучателях.
CEC через выход HDMI также позволяют автоматически включать и выключать дисплейное устройство без использования системы управления.
Настройка через веб-интерфейс
Настройка DM‑NVX‑351C выполняется с помощью веб-браузера. Полный контроль и мониторинг платы обеспечиваются за счет интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.
Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director
Для приложений небольшого и среднего размера сеть конечных точек DM NVX можно настроить и контролировать с помощью системы управления. Для более крупных корпоративных и общеуниверситетских приложений маршрутизации сигналов добавление виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) улучшает и оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.
Поддержка сервиса XiO Cloud®
DM‑NVX‑351C совместим с сервисом XiO Cloud, который представляет собой платформу для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Сервис позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то же время, которое раньше уходило на управление одним устройством.
Высокоплотное решение на основе карт
DM‑NVX‑351C предназначен для установки в шасси карты DMF‑CI‑8, обеспечивая масштабируемое высокоплотное решение для приложений, требующих нескольких кодеров и декодеров в одной стойке оборудования.
Особенности
- 4K60 4:4:4 видео через стандартный Gigabit Ethernet
- Поддержка видео HDR10
- Производительность видео в реальном времени по сети
- Технология Pixel Perfect Processing
- Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
- Совместимость с HDCP 2.2
- Настраивается как кодер или декодер
- Два входа HDMI® с автоматическим переключением
- Один выход HDMI с масштабированием 4K60 4:4:4
- Обработка видеостены
- Динамическое наложение текста
- Предварительный просмотр изображения
- Фоновое изображение для отображения на экране
- Генератор тестовых шаблонов
- Фиксированная, адаптивная или переменная скорость передачи данных
- Внедрение или извлечение аналогового звука
- Объемный звук 7.1 с понижающим микшированием
- Внедрение и извлечение звука AES67
- Расширение и маршрутизация сигналов USB 2.0 и KVM
- Медный и оптоволоконный Ethernet
- Выбор сетевого порта
- Автоматическое подключение «точка-точка»
- Управление устройством через CEC
- Простая настройка через встроенные веб-страницы
- Совместимость с системой управления Crestron® 3-Series® или более поздней версии
- Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
- Поддержка технологии .AV Framework™
- Поддержка сервиса XiO Cloud®
- Поддержка ОС Crestron Home®
- API для полного управления DM-NVX-35
- Разработан для установки в шасси DMF-CI-8.
Описание
HD-RX-101-CE — это монтируемый на поверхность приемник DM Lite, разработанный для сопряжения с передатчиком DM Lite для формирования двухточечного удлинителя сигнала для сигналов HDMI®. Семейство продуктов DM Lite предлагает очень простое и универсальное решение для расширения видеосигналов HD, UHD, 2K и 4K со стерео или объемным звуком по одному кабелю CAT5e (или лучше). Поддерживается длина кабеля до 230 футов (70 м) для сигналов HD 1080p, WUXGA и 2K или до 130 футов (40 м) для сигналов UHD и 4K.
Для приложений, требующих настенной версии, см. HD-RX-101-C-1G-EBT .
Для приложений, требующих расширения сигнала ИК или RS-232, см. HD-RXC-101-CE .
HD-RX-101-CE предназначен для установки на стену за плоским дисплеем, на потолок над проектором или на любую другую плоскую поверхность. Его также можно прикрепить к одной направляющей стойки в задней части шкафа с оборудованием. При питании с помощью прилагаемого настенного блока питания HD-RX-101-CE также подает питание на подключенный передатчик по соединительному кабелю. В качестве альтернативы блок питания может быть подключен к передатчику, который в свою очередь подает питание на HD-RX-101-CE по соединительному кабелю.
Важно: этот продукт не адресуется из системы управления и не предлагает программируемых функций. Сигналы AV и CEC просто передаются между одной парой передатчика и приемника. Порт связи RJ45 на этом продукте предназначен исключительно для связи с одним передатчиком DM Lite. Его не следует использовать для подключения к другому оборудованию или сети. DM Lite несовместим с PoE, PoDM, DigitalMedia 8G+® (DM 8G+®) или HDBaseT®.
Основные характеристики
- В сочетании с передатчиком DM Lite обеспечивает простой двухточечный расширитель сигнала.
- Позволяет расширить видео- и аудиосигналы HDMI®
- Подключается к передатчику через один витой кабель CAT5e (или лучше)
- Поддерживает 4K и UHD на расстоянии до 130 футов (40 м)
- Поддерживает HD 1080p, WUXGA и 2K на расстоянии до 230 футов (70 м)
- Поддерживает видеоразрешения 4K до 4K60 4:2:0 и 4K30 4:4:4
- Обрабатывает 3D-видео и Deep Color
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM-звук 7.1
- Совместимость с устройствами отображения HDMI и DVI
- Совместимость с HDCP 2.2
- Пропускает сигналы CEC и EDID
- Низкопрофильная конструкция для поверхностного монтажа
- В комплект входит универсальный блок питания 100-240 В.
| Вес, кг | 9.92 унции (281 г) |
Описание
DMC-4KZ-HDO — это выходная карта, разработанная для использования с коммутаторами Crestron® DigitalMedia™ на основе карт (например, DM-MD8X8-CPU3). Карта обеспечивает два независимых выхода HDMI® с дополнительными аналоговыми стереовыходами звука. Выходы HDMI обрабатывают видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой HDCP 2.2, HDR10, Deep Color и аудио 7.1 с высокой скоростью передачи данных. Встроенное масштабирование 4K604:4:4 позволяет устройствам, подключенным к выходам HDMI, обрабатывать любое разрешение видео от NTSC 480i до DCI 4K. Сигналы DVI также поддерживаются с использованием соответствующего адаптера или интерфейсного кабеля.
Поддержка 4K60 4:4:4 и HDR
DMC-4KZ-HDO включает технологию DM 4KZ, которая использует VESA® Display Stream Compression (DSC) для обработки экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное качество без потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.Существующая система 4K DigitalMedia может быть модернизирована для обработки видео 4K60 4:4:4 и HDR с установкой карт DM 4KZ, передатчиков и приемников. Модернизация может быть выполнена без необходимости замены проводки или коммутаторов. DMC-4KZ-HDO может заменить выходную карту DMC-4K-HDO в существующей установке (может потребоваться дополнительное программирование).
Масштабирование 4K60 4:4:4
Для каждого выхода предусмотрен независимый высокопроизводительный масштабатор 4K60 4:4:4, гарантирующий надежную маршрутизацию и отображение входных источников с любым разрешением и частотой кадров практически на любом устройстве отображения без ущерба для исходного входного сигнала.Благодаря использованию коммутатора DM® с большим количеством выходов любой видео- или компьютерный источник можно просматривать одновременно на нескольких разрозненных дисплеях, масштабируя сигнал вверх или вниз в соответствии с собственным разрешением каждого дисплея.
Источники с чересстрочной разверткой преобразуются в прогрессивную развертку с использованием адаптивного к движению деинтерлейсинга. Интеллектуальное преобразование частоты кадров обеспечивает поддержку источников формата 24p и PAL. Полностью автоматическая работа исключает любую сложную настройку, используя EDID (Extended Display Identification Data) для настройки каждого масштабирующего устройства.
Обработка видеостены
DMC-4KZ-HDO обеспечивает возможность масштабирования и компенсации рамки на каждом выходе HDMI для отображения только части исходного изображения. Несколько карт DMC-4KZ-HDO можно объединить для обработки видеостены, состоящей из до 64 отдельных дисплеев. Конфигурации видеостены до 8 в ширину и 8 в высоту поддерживаются с использованием отдельного выхода для каждого дисплея и одного или нескольких коммутаторов DM.Деэмбеддинг аудио
Каждый выход HDMI на DMC-4KZ-HDO сопровождается сбалансированным/несбалансированным аналоговым аудиовыходом, что позволяет извлекать стереоаудиосигналы из цифрового потока и подавать их в звуковую систему. Громкость выходного сигнала регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, пульта дистанционного управления или мобильного устройства.Встроенное управление устройством CEC
При подключении к системе управления через коммутатор DM DMC-4KZ-HDO обеспечивает шлюз для управления устройствами отображения через CEC (Consumer Electronics Control) через выходы HDMI, потенциально устраняя необходимость в специальных проводах управления или ИК-излучателях.Чтобы настроить коммутатор DM с помощью входных карт, выходных карт, кабелей и других периферийных устройств, воспользуйтесь онлайн-инструментом
Инструмент настройки коммутатора DigitalMedia.
Вы обновляете существующий коммутатор DM, который имеет многоканальные выходные платы серии DMCO? Используйте онлайн
Инструмент для добавления и обновления выходных картдля обновления существующих выходных плат и коммутатора до формата односекционной выходной платы.
Дополнительные инструменты проектирования и справочную документацию можно найти на веб-странице DigitalMedia по адресу http://www.crestron.com/digitalmedia.
Основные характеристики
- Модульная выходная плата для коммутаторов DigitalMedia™ на основе карт
- Поддерживает разрешения видео UHD и 4K до 4K60 4:4:4
- Обрабатывает видео HDR (высокий динамический диапазон) (HDR10) и Deep Color
- Обеспечивает два независимых выхода HDMI®
- Включает в себя дискретный масштабатор 4K60 4:4:4 для каждого выхода HDMI
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый линейный PCM-аудио 7.1
- Совместимость с HDCP 2.2
- Поддерживает конфигурации видеостен до 8 x 8
- Обеспечивает аналоговый стереовыход звука для каждого выхода HDMI
- Извлечение звука из стерео 2-канальных аудиосигналов
- Позволяет управлять устройством через CEC (Consumer Electronics Control)
- Занимает один слот выходной платы коммутатора DM®
| Вес, кг | 10.7 унций (304 г) |
Описание
DM-DA4-4K-C — это аксессуар DigitalMedia™, который преобразует и разделяет один сигнал 4K60 HDMI® для подачи на четыре отдельных приемника DM 8G+® или HDBaseT®. Включен один выход HDMI для передачи входного сигнала на локальный дисплей, аудиопроцессор, коммутатор или другой DM-DA4-4K-C. Видео и аудио передаются со входа на все пять выходов одновременно без каких-либо изменений или ухудшений.
Питание PoDM+ и HDBaseT PoE+ обеспечивается на всех четырех портах DM® путем добавления источника питания PoDM (модель PW-4830DUS или DM-PSU-3X8-RPS, продается отдельно). Это позволяет определенным приемникам DM и устройствам HDBaseT получать питание через кабель CATx, устраняя необходимость в отдельном источнике питания в каждом конечном месте.
Порт Gigabit Ethernet включен для обеспечения одноточечного подключения LAN для всех подключенных устройств, включая приемники DM и устройства HDBaseT. Гигабитное подключение на DM-DA4-4K-C гарантирует полное 100-мегабитное соединение для каждого подключенного устройства.
HDCP глобально выбирается на DM-DA4-4K-C для поддержки версии 2.2, 1.4 или ни одной. Функциональность EDID настраивается либо для передачи EDID на вход с устройства, подключенного к первому выходному порту DM, либо для использования предварительно настроенного EDID по умолчанию, оптимизированного для 1080p60. Сигналы CEC не передаются через DM-DA4-4K-C, хотя большинство приемников DM могут поддерживать CEC посредством интеграции с системой управления через Ethernet.
Один или два блока DM-DA4-4K-C могут быть смонтированы в одной стойке с помощью комплекта для монтажа в стойку ST-RMK. Установка под столом или стойкой возможна с помощью комплекта для монтажа под столом UTK-1U-HALF. Оба комплекта для монтажа продаются отдельно.
Дополнительные инструменты проектирования и справочные документы можно найти на веб-странице DigitalMedia Resources по адресу http://www.crestron.com/dmresources/.
Основные характеристики
- Преобразует и разделяет один вход HDMI® на четыре выхода DM 8G+®
- Один выход HDMI позволяет подключать каскадом дополнительные устройства
- Поддерживает видео 4K UHD и DCI 4K при частоте 60 Гц
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS-HD®, DTS:X® и несжатый линейный PCM-аудио 7.1
- Передает AV-сигнал на все выходы без изменений и ухудшений
- Простая настройка, не требуется программирование
- Совместимо с сертифицированным оборудованием HDBaseT®
- Возможность выбора соответствия HDCP 2.2 или 1.4
- Поддерживает источники питания PoDM+ и HDBaseT PoE+
- Обеспечивает подключение к локальной сети для приемников DM 8G+
- Поддерживает Ethernet через HDBaseT
- Одноместный, половинной ширины, монтируемый в 19-дюймовую стойку
- Возможность установки под столом
- В комплект входит универсальный внешний блок питания 100-240 В
| Вес, кг | 3.2 фунта (1.5 кг) |
Описание
Система управления кабелями Crestron® FT2‑1400‑ELEC FlipTop™ устанавливается на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Серия FT2‑1400‑ELEC оснащена крышкой с одним нажатием, которая полностью убирается и исчезает при нажатии кнопки. Когда крышка убирается, 18 слотов для модулей располагаются в два ряда по девять. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron. Для получения дополнительной информации об аксессуарах посетите сайт www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите инструмент настройки FlipTop.
Все соединения находятся на верхней поверхности, хорошо видны и легко доступны. Выбор модульных компонентов позволяет настраивать конфигурацию и быстро устанавливать. Подсвеченные значки символов четко идентифицируют тип соединения при любом освещении. Точная подгонка и отделка обеспечивают функциональность и чистый внешний вид с обработанными металлическими поверхностями, отделанными в черном или сплаве на выбор.
Серия FT2‑1400‑ELEC оснащена встроенной электрической шиной питания, которая обеспечивает совместимость с ретракторами кабеля с одним касанием, активными соединительными пластинами и модулями быстрой зарядки USB. Она также обеспечивает подсветку значков символов на всех ретракторах, соединительных пластинах и модулях зарядки USB.
Быстрая и простая установка на столешницу
Продуманные особенности установки и аксессуары экономят время и усилия. Монтаж FlipTop так же прост, как вырезание отверстия, размещение устройства и поворот четырех винтов для зацепления поворотных захватов, которые фиксируют FlipTop на месте. Затем установите вставные модули и добавьте любые аксессуары под столом. Для завершения установки верхняя крышка защелкивается на месте с помощью магнита.Ознакомьтесь также с системами FlipTop серии FT2‑1400‑MECH, которые представляют собой более дешевую альтернативу с ограниченным набором функций и опций.
Модульная конструкция
FT2‑1400‑ELEC обеспечивает настраиваемое решение для подключения с простыми в установке аксессуарами, такими как выдвижные кабели, разъемы для скрытого монтажа и розетки переменного тока. Окончательная установка обеспечивает одну гладкую, непрерывную поверхность без видимых зазоров или винтов, а модули можно переставлять в любое время.Модули и аксессуары
ПРИМЕЧАНИЕ: Все модули и аксессуары продаются отдельно и не входят в комплект FT2‑1400‑ELEC.Сквозные кабели и пластины для прохода кабелей:
Сквозные кабели и пластины работают вместе, предлагая простое решение для управления кабелями. Каждый сквозной кабель устанавливается в сборку FlipTop с помощью модуля пластины для сквозного кабеля, который позволяет плавно вытягивать кабель для использования, а затем возвращать его обратно в FlipTop. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.Ретракторы кабеля One-Touch:
При нажатии кнопки кабели изящно втягиваются, а кабельная петля удерживается под столом. Кнопка втягивателя включает подсвеченный символьный значок, который указывает тип разъема кабеля. Втягиватели кабеля одним нажатием могут быть установлены в середине ряда, добавив адаптерный кронштейн среднего ряда (продается отдельно). Когда FT2‑1400‑ELEC подключен к системе управления Crestron или DMPS, пользовательское программирование обеспечивает дополнительные функции, такие как запуск втягивания на основе занятости или расписания. Подробности см. на странице продукта FT2A‑CBLR‑1T.Ретракторы гравитационного кабеля:
Втягиватели гравитационного кабеля используют точный механизм гравитационной направляющей и шкива, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Их можно установить в середине ряда, добавив кронштейн-адаптер среднего ряда (продается отдельно). Подробности см. на странице продукта FT2A‑CBLR‑GR.Соединительные пластины:
Модули соединительной пластины предоставляют выбор разъемов, монтируемых на панели, которые позволяют подключать устройства с помощью отдельных, отсоединенных интерфейсных кабелей (не входят в комплект). Каждый модуль соединительной пластины включает подсвеченный символьный значок, который указывает тип разъема. Подробности см. на страницах продукта FT2A‑CP.Пластины замкового камня:
Модули Keystone plate позволяют устанавливать любые монтируемые заподлицо соединители, совместимые с Keystone. Подробности см. в FT2A‑PLT‑KEY‑10.USB-зарядное устройство для быстрой зарядки
с:
Обеспечьте удобное решение для быстрой зарядки мобильных устройств за столом. FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. FT2A‑CHGR‑USBA/C, используемый только с системами серии FT2 ELEC, включает порты зарядки USB‑C™ и USB‑A, а также подсвечиваемый значок символа. Подробности см. в FT2A‑CHGR‑USBA‑BASIC и FT2A‑CHGR‑USBA/C.
При использовании двух USB-модулей зарядки второй требует покупки и установки дополнительного источника питания (модель FT2A‑UTK‑PWS) под столом. На ряд допускается максимум один USB-модуль зарядки.
Модули розеток переменного тока:
Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в следующих модулях: FT2A‑PWR‑US‑1, FT2A‑PWR‑US‑1‑BASIC, FT2A‑PWR‑US‑2, FT2A‑PWR‑US‑2‑BX, FT2A‑PWR‑US‑3, FT2A‑PWR‑EU‑1-BASIC, FT2A‑PWR‑EU‑2, FT2A‑PWR‑AU‑1‑BASIC, FT2A-PWR‑AU‑2, FT2A‑PWR‑IS‑1‑BASIC, FT2A‑PWR‑IS‑2, FT2A‑PWR‑IT‑1‑BASIC, FT2A‑PWR‑IT‑2, FT2A‑PWR‑SW‑1‑BASIC, FT2A‑PWR‑SW‑2, FT2A‑PWR‑UK‑1‑BASIC, FT2A‑PWR‑UK‑2, FT2A‑PWR‑UN‑1‑BASIC и FT2A‑PWR‑UN‑2.Пустые пластины:
Заполните неиспользуемые слоты модуля пустым модулем-пластиной. Подробности см. в FT2A‑PLT‑BLANK‑10.Полка для принадлежностей:
Для облегчения установки передатчика Crestron DigitalMedia® или другого интерфейсного устройства под столом доступна вспомогательная полка (FT2A‑UTK‑SHELF). Полка крепится к любой стороне шасси FlipTop под столом. Две полки могут быть установлены на противоположных сторонах шасси.
Основные характеристики
- Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
- Подсвеченные значки символов на определенных аксессуарах (продаются отдельно) обеспечивают четкую идентификацию в затемненном помещении.
- Доступно в черном и металлическом исполнении.
- Крышка одним нажатием кнопки убирается и скрывается
- Предоставляет 18 слотов для модулей, расположенных в 2 ряда (9 модулей в ряду)
- Регулируемые пластины подходят для различных кабелей с различными формами и размерами разъемов.
- Подходит для прямоугольного выреза глубиной 6-3/4 дюйма (171 мм) x размером 10 дюймов (254 мм) (шаблон входит в комплект)
- Дополнительные принадлежности включают в себя проходные кабели, гравитационные ретракторы кабеля, ретракторы кабеля одним нажатием, активные соединительные пластины, USB-устройства быстрой зарядки, скрытые соединительные пластины Keystone, международные розетки переменного тока и полку для принадлежностей.
| Вес, кг | 8 фунтов (3.6 кг) без блока питания и других аксессуаров |
Описание
Многоформатный AV-коммутатор и приемник Crestron HD‑RX-4K-410-CE-SW4 обеспечивает расширенные возможности коммутации видео и аудиопрезентации HDMI® в таких помещениях, как конференц-залы и классы. HD‑RX-4K-410-CE-SW4 обеспечивает два входа DM Lite® для подключения до двух передатчиков DM Lite 4K60 4:2:0. Список поддерживаемых передатчиков DM Lite см. в справке Online Help Answer ID 1001796.
Витая пара CATx (CAT5e или выше) соединяет передатчик DM Lite с HD‑RX-4K-410-CE-SW4 для передачи сигналов HDMI. Для разрешений до 2K максимальное расстояние передачи составляет 230 футов (70 м). Для более высоких разрешений до 4K максимальное расстояние передачи составляет 130 футов (40 м).
ПРИМЕЧАНИЕ: Питание передается по кабелю CATx, который соединяет HD‑RX-4K-410-CE-SW4 с передатчиком DM Lite. HD‑RX-4K-410-CE-SW4 может питать два передатчика одновременно.
Помимо двух входов DM Lite, HD‑RX-4K-410-CE-SW4 оснащена двумя входами HDMI, которые можно подключать к локальным источникам AV.
Автоматическое переключение входов
Автоматическое переключение между входами DM Lite и HDMI может происходить на основе последнего подключенного входа. Поведение переключения настраивается с помощью веб-интерфейса или программируется с помощью системы управления Crestron. Кроме того, кнопки выбора входа на передней панели HD‑RX-4K-410-CE-SW4 позволяют вручную выбирать нужный вход.Выход HDMI с 4K-масштабатором
Один выход HDMI со встроенным масштабатором подключается к дисплею или другому устройству с входом HDMI. Входные разрешения автоматически масштабируются в соответствии с собственным разрешением устройства отображения, что обеспечивает оптимальное качество изображения. Для приложений, требующих комплексного управления EDID, можно использовать веб-интерфейс, чтобы гарантировать, что каждый вход отображается в оптимальном разрешении и формате. Поддерживаются входные разрешения до 4K60 4:2:0.4-портовый коммутатор Gigabit Ethernet с двумя портами PoE+
HD-RX-4K-410-CE-SW4 включает в себя 4-портовый коммутатор Gigabit Ethernet для обеспечения удобного подключения к локальной сети для локальных сетевых устройств. Два порта (порт 3 и 4) являются портами оборудования для подачи питания PoE+ (PSE), которые могут быть подключены к двум устройствам с питанием PoE+ (PD) одновременно.ПРИМЕЧАНИЕ: Ethernet-коммутатор работает как простой неуправляемый коммутатор, который не поддерживает конфигурацию и административные настройки. Ethernet-порты на HD-RX-4K-410-CE-SW4 не рекомендуются для потоковой передачи видеоконтента с использованием Crestron DM NVX™ или сторонних продуктов AV-over-IP.
Расширенные возможности звука
HD‑RX-4K-410-CE-SW4 включает в себя встроенный усилитель, который может управлять парой 4- или 8-омных стереодинамиков (25 Вт на канал). HD‑RX-4K-410-CE-SW4 также обеспечивает возможность микширования звука 6x2. Встроенный HDMI 2-канальный звук LPCM может быть извлечен из выбранного входа DM Lite или HDMI и объединен с пятью аналоговыми аудиовходами (LINE 1, LINE 2, MIC 1, MIC 2 и AUX). Регулировки усиления и отключения звука могут быть выполнены для каждого из шести микшируемых входов. Затем микшированный звук передается как два аудиовыхода: один зеркальный AUX 1, SPEAKER, выход микшера HDMI и один выход AUX 2. Настройки аудиомикшера, такие как управление громкостью и отключением звука, настраиваются для каждого из двух выходов независимо.Управление устройством
HD‑RX-4K-410-CE-SW4 оснащен встроенными портами управления и может управлять различными устройствами в помещении. Порт COM (RS-232) и CEC через выход HDMI позволяют автоматически включать и выключать устройство отображения без использования системы управления. При использовании системы управления ИК-порт также может управлять устройством отображения. Для управления проекционным экраном и другим оборудованием, активируемым замыканием контактов низкого напряжения, предусмотрены два релейных порта. Два порта ввода-вывода Versiport позволяют интегрировать такие устройства, как датчики мощности и детекторы движения. Подключение порта Ethernet к локальной сети также обеспечивает управление, позволяя использовать встроенный веб-интерфейс, а также подключение к системе управления.ПРИМЕЧАНИЕ. Порты IR, COM и Ethernet нельзя использовать для расширения сигналов по соединению DM Lite.
Поддержка технологии .AV Framework™
Помимо встроенного веб-интерфейса и программирования системы управления, встроенная технология .AV Framework систем управления MPC3-201 и MPC3-302 может использоваться для управления HD‑RX-4K-410-CE-SW4 в качестве коммутатора. (Информацию о технологии .AV Framework см. на сайте www.crestron.com/avframework.)Поддержка сервиса Crestron XiO Cloud®
HD‑RX-4K-410-CE-SW4 совместим с облачным сервисом Crestron XiO, который представляет собой платформу на базе IoT (Интернет вещей) для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Сервис позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то же время, которое обычно требуется для управления одним устройством. Для получения дополнительной информации посетите www.crestron.com/xiocloud.Встроенная интеграция с Cisco Webex
®и Touch 10 устройств
Собственная интеграция API Cisco позволяет добавлять входы источника HD-RX-4K-410-CE-SW4 в совместимую систему видеоконференций Cisco Webex, которая управляется блоком управления Cisco Touch 10. Исключая необходимость программирования системы управления, интеграция с устройствами Cisco® осуществляется с помощью инструмента конфигурации Crestron, размещенного на веб-сайте Crestron по адресу configuration.crestron.com. Конфигурация включает выбор желаемых моделей оборудования Crestron и Cisco и назначение имен входов HD-RX-4K-410-CE-SW4 и значков для использования на экране Cisco Touch 10. Затем полученный файл конфигурации загружается с веб-сайта и загружается в HD-RX-4K-410-CE-SW4 с помощью веб-интерфейса HD-RX-4K-410-CE-SW4. Между HD-RX-4K-410-CE-SW4 и устройствами Cisco устанавливается связь, что позволяет Cisco Touch 10 отображать и управлять дополнительными входами HD-RX-4K-410-CE-SW4.Компактный дизайн
Компактная конструкция HD‑RX-4K-410-CE-SW4 позволяет закрепить ее на плоской поверхности, например на стене, или прикрепить к нижней части стола.Основные характеристики
- Возможность 4K/60 4:2:0
- Два порта DM Lite® для взаимодействия с двумя передатчиками DM Lite (только для некоторых моделей)
- Два входа HDMI®
- Один выход HDMI с масштабированием 4K
- 4-портовый коммутатор Gigabit Ethernet с двумя портами PoE+
- Два стереовхода линейного уровня, два моновхода микрофона и один моновход вспомогательного аудио
- Встроенный усилитель мощностью 25 Вт на канал для 4- или 8-омных стереодинамиков
- Два дополнительных стереовыхода
- ИК, RS-232, реле и порты управления вводом/выводом
- Возможность CEC (управление бытовой электроникой)
- Автоматическое переключение входов
- Возможность микширования звука 6x2
- Управление EDID
- Управление HDCP, включая поддержку HDCP 2.2
- Встроенный веб-интерфейс для легкой настройки и мониторинга
- Совместимость с системами управления Crestron® 3-Series® или более поздними версиями
- Поддержка технологии .AV Framework™
- Поддержка сервиса Crestron XiO Cloud®
- Встроенная интеграция с устройствами Cisco Webex® и Touch 10
- Компактная конструкция для поверхностного монтажа
Описание
HD-MD4X4-4KZ-E — это 4K60 4:4:4 HDR (High Dynamic Range) AV-коммутатор, который обеспечивает экономически эффективное решение для профессиональных AV-приложений. Оснащенный четырьмя входами HDMI® и четырьмя выходами HDMI, HD-MD4X4-4KZ-E включает такие функции, как управление EDID, соответствие HDCP 2.3, безопасность корпоративного уровня и поддержка сервиса XiO Cloud®.
Поддержка 4K60 4:4:4 и HDR
HD-MD4X4-4KZ-E поддерживает видеоразрешения до 4K60 с цветовой дискретизацией 4:4:4. Также поддерживаются видеоформаты HDR10, HDR10+ и Dolby Vision®.Управление EDID
HD-MD4X4-4KZ-E обеспечивает комплексное управление EDID (Extended Display Identification Data), чтобы гарантировать, что каждый источник отображается в оптимальном разрешении и формате. Для приложений, требующих индивидуальной конфигурации, HD-MD4X4-4KZ-E позволяет оценить возможности формата и разрешения любого устройства, подключенного к выходу HDMI коммутатора. HD-MD4X4-4KZ-E обеспечивает возможность настройки сигналов соответствующим образом для наиболее желаемого и предсказуемого поведения.Деэмбедирование звука HDMI
Встроенный HDMI 2-канальный LPCM-аудио может быть извлечен из выбранного входа HDMI и передан на любой из двух стереоаудиовыходов AUX. Управление громкостью и отключением звука настраивается для каждого из выходов HDMI и для каждого из двух аудиовыходов AUX независимо.Управление устройством через CEC
Под управлением системы управления CEC (Consumer Electronics Control) через HDMI-соединения может управлять источниками и устройствами отображения, потенциально устраняя необходимость в специальных последовательных кабелях или ИК-излучателях. CEC через HDMI-выходы также может позволить автоматически включать и выключать устройства отображения без использования системы управления.Безопасность корпоративного уровня
HD-MD4X4-4KZ-E включает в себя расширенные функции безопасности и протоколы. Используя аутентификацию 802.1X, управление учетными данными Active Directory®, аутентификацию PKI, TLS, SSH и HTTPS, HD-MD4X4-4KZ-E представляет собой настоящий AV-коммутатор корпоративного уровня.Встроенный веб-интерфейс
Конфигурация HD-MD4X4-4KZ-E может быть выполнена с помощью встроенного веб-интерфейса. Конфигурация одного блока может быть загружена на компьютер или мобильное устройство, а затем загружена на несколько блоков HD-MD4X4-4KZ-E для упрощения установки системы.Поддержка технологии .AV Framework™
В дополнение к встроенному веб-интерфейсу и программированию системы управления, встроенная технология .AV Framework системы управления Crestron может использоваться для настройки и управления HD-MD4X4-4KZ-E. Для получения информации о технологии .AV Framework и поддерживаемых системах управления Crestron посетите www.crestron.com/avframework.Поддержка сервиса XiO Cloud®
HD-MD4X4-4KZ-E совместим с сервисом XiO Cloud, который представляет собой платформу IoT (Интернет вещей) для удаленной подготовки, мониторинга и управления устройствами Crestron на предприятии или по всей клиентской базе. Созданный на программной платформе Microsoft® Azure® и использующий ведущую в отрасли технологию Azure IoT Hub, сервис XiO Cloud позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за то же время, которое раньше требовалось для управления одним устройством. В отличие от других облачных решений на основе виртуальных машин, сервисы Azure обеспечивают неограниченную масштабируемость для удовлетворения постоянно растущих потребностей предприятия. Для получения дополнительной информации посетите www.crestron.com/xiocloud.Конструкция для монтажа в стойку высотой 1 RU
HD-MD4X4-4KZ-E можно установить в 19-дюймовую стойку оборудования EIA с помощью входящих в комплект стоечных проушин. Устройство занимает 1 RU в стойке.Основные характеристики
- Цифровой AV-коммутатор 4K60 4:4:4
- Видеоформаты HDR10, HDR10+ и Dolby Vision®
- Четыре входа HDMI® и четыре выхода HDMI
- Управление EDID
- Соответствие HDCP 2.3
- Извлечение звука из HDMI
- Управление устройством через CEC
- Безопасность корпоративного уровня
- Встроенный веб-интерфейс
- Совместимость с системами управления Crestron® 3-Series® или более поздними версиями
- Поддержка технологии .AV Framework™
- Поддержка сервиса XiO Cloud®
- Конструкция для монтажа в стойку высотой 1 RU
- Устройство с питанием по PoE+ (дополнительный блок питания продается отдельно)
| Вес, кг | 5.15 фунта (2.37 кг) |
Описание
Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы, которое экономически выгодно и бесконечно масштабируемо для любого корпоративного или общеуниверситетского приложения распространения контента 4K. Профессиональное встроенное масштабирование, поддержка расширенного динамического диапазона (HDR10) и соответствие HDCP 2.2 обеспечивают максимальное качество изображения и совместимость со всеми современными разнообразными источниками медиа.
DM‑NVX‑350 — это компактный кодер/декодер AV over IP, разработанный для работы в качестве передатчика или приемника. Способный управлять сетевой AV-установкой любого размера, DM‑NVX‑350 включает в себя такие функции, как безопасное веб-управление и управление, автоматическое переключение входов HDMI®, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или выход, встроенная возможность передачи и приема AES67, интеграция USB 2.0 и KVM, а также поддержка медного и оптоволоконного подключения Ethernet.
Распределение видео 4K60 в реальном времени
Разработанная для требовательных приложений для конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.
Система DM NVX разработана для стабильности и надежности
Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.
Технология Pixel Perfect Processing
Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑350 может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4:4:4.
Безопасность корпоративного уровня
Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.
Функциональность кодера или декодера
DM‑NVX‑350 можно настроить для работы в качестве сетевого AV-кодера или декодера:
- В качестве кодера DM‑NVX‑350 позволяет передавать сигнал HDMI ноутбука, камеры или другого источника мультимедиа по сети на один или несколько декодеров.1
- В качестве декодера DM‑NVX‑350 получает сигнал от кодера DM NVX и подает его на устройство отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодерами в сети вместе с локально подключенными источниками HDMI.
DM‑NVX‑350 обеспечивает универсальное, экономически эффективное решение для приложений, которым требуются режимы работы кодера и декодера в одном устройстве. Режим работы можно динамически перенастроить менее чем за 1 минуту с помощью системы управления или веб-браузера, либо изменить с помощью встроенной кнопки настройки.
Автоматическое переключение входов HDMI®
DM‑NVX‑350 включает два входа HDMI. Переключение между двумя входами может выполняться автоматически с помощью режима автоматического переключения, программно через систему управления, вручную с помощью встроенной кнопки выбора входа или через компьютер с помощью веб-браузера. При использовании в качестве декодера, установленного за типичным устройством отображения конференц-зала, входы HDMI обеспечивают удобный способ подключения шлюза презентаций Crestron AirMedia®, кодека видеоконференций или компьютера малого форм-фактора.
Выход HDMI с масштабированием 4K60 4:4:4
Когда DM‑NVX‑350 настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабировщик обеспечивает оптимальное изображение, масштабируя разрешение кодированного источника вверх или вниз для соответствия собственному разрешению устройства отображения. Если DM‑NVX‑350 настроен как кодер, выход HDMI можно использовать для подачи на локальный дисплей, монитор доверия или аудиосистему.
Обработка видеостены
Видеостена, состоящая из до 64 отдельных дисплеев, может быть настроена с использованием нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемую возможность масштабирования и компенсацию рамки для размещения ряда конфигураций видеостены и типов дисплеев. Для каждого дисплея требуется одна конечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восьми в высоту.
Динамическое наложение текста
DM-NVX-350 позволяет отображать динамический текст, предоставляя средства для маркировки источника видео или для отображения специальных инструкций, расписаний, объявлений, оповещений и других сообщений.
Предварительный просмотр изображения
Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом кодера DM NVX или отображаемое выходом декодера DM NVX. Неподвижные изображения отображаются со скоростью 1 кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просматривать на сенсорном экране Crestron или стороннем интерфейсе.
Фоновое изображение для отображения на экране Если DM-NVX-350 настроен как декодер, изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений для общей емкости хранения до 100 МБ.
Генератор тестовых шаблонов
Когда DM-NVX-350 настроен как кодер, встроенный генератор тестовых шаблонов может использоваться во время настройки, чтобы убедиться, что потоковая передача видео работает. Генератор тестовых шаблонов также может использоваться как инструмент для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. Кодер DM NVX может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.
Фиксированная, адаптивная или переменная скорость передачи данных
В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена на фиксированную, адаптивную или переменную:
- Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена в диапазоне от 200 Мбит/с до 950 Мбит/с.5
- Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, указанная пользователем.
- Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.
Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.
Встраивание или извлечение аналогового звука
Включен сбалансированный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать источник стереозвука и объединять его с видеосигналом либо с входа HDMI, либо с входящего сетевого видеопотока. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или звуковую панель. Громкость выходного сигнала регулируется через систему управления или веб-браузер.
7.1 Surround Sound Audio
Технология DM NVX поддерживает передачу без потерь аудиосигналов 7.1 Surround Sound, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM. В режиме декодера DM‑NVX‑350 может принимать как многоканальные, так и 2‑канальные сигналы понижающего микширования от кодера DM‑NVX‑351 или DM‑NVX‑351C, что позволяет выбирать любой сигнал на выходе HDMI, в то время как 2‑канальный сигнал автоматически направляется на аналоговый выход.
Встраивание и извлечение звука AES67
Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом.
В режиме кодировщика DM NVX принятый аудиопоток AES67 может выводиться через локальный выход HDMI, основной поток AV и аналоговый аудиовыход. В режиме декодера DM NVX принятый аудиопоток AES67 может объединяться с видео, а затем выводиться через выход HDMI и аналоговый аудиовыход.
ПРИМЕЧАНИЕ: Аудиопоток AES67, принимаемый конечной точкой DM NVX, не может передаваться с этой конечной точки.Breakaway Audio
Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов — даже с двух разных кодеров.
Медное и оптоволоконное подключение Ethernet
DM‑NVX‑350 включает два порта RJ-45 1000BASE-T LAN (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP‑1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.
Порт Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Порты 1 и 2 также можно использовать для предоставления сетевых подключений для шлюза AirMedia, устройства отображения или другого локального устройства. Кроме того, порты можно использовать для последовательного соединения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение. Порт 1 также может получать питание от инжектора питания Crestron (DM‑PSU‑ULTRA‑MIDSPAN), коммутатора Ethernet, совместимого с PoE++ или UPOE, или стороннего PSE, совместимого с IEEE 802.3bt.
Система DM NVX может быть развернута в существующей корпоративной или кампусной сети или в выделенной сети. Информацию о требованиях к сети и рекомендациях см. в Руководстве по проектированию системы DM NVX AV-over-IP, документ 7977.
Выбор сетевого порта
Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем можно назначать различным типам трафика. Аудио AES67 можно отделить от основной сети видео и управления, получив в результате выделенную аудиосеть.
Автоматическое подключение «точка-точка»
Подключение «точка-точка» позволяет напрямую подключать кодер DM NVX 4K60 4:4:4 к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео, аудио и USB-сигналов. Вместо подключения к сети Gigabit Ethernet порт Ethernet 1000BASE-T кодера подключается напрямую к порту 1000BASE-T декодера. По умолчанию включен режим «точка-точка», который при желании можно отключить.
Когда включен режим «точка-точка» и автоматически обнаружено прямое соединение между кодером и декодером, для работы кодера или декодера в режиме «точка-точка» не требуется дополнительная настройка; однако режим работы устройства DM-NVX-350 должен быть настроен правильно. Если устройство должно функционировать как кодер, режим работы устройства должен быть настроен как кодер. Если устройство должно функционировать как декодер, режим работы должен быть настроен как декодер. Кроме того, для управления CEC (Consujmer Electronics Control), IR и RS-232 требуется система управления.
Интеграция USB 2.0 и KVM
Технология DM NVX поддерживает расширение сигналов USB, которые могут быть переключены и направлены вместе с сигналом AV или отдельно через систему управления. На DM‑NVX‑350 предусмотрены порты USB 2.0 HOST и DEVICE, позволяющие подключать мышь USB, клавиатуру или другое периферийное устройство к удаленной конечной точке и направлять их на компьютер или другой хост в локальной конечной точке. Помимо функциональности переключателя KVM поддерживаются различные типы периферийных устройств USB, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители.
Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в приложениях «точка-точка» и «многоточечно». Сигналы USB могут быть направлены с порта HOST до семи удаленных конечных точек DM NVX на порт DEVICE одной локальной конечной точки DM NVX. Уровень 2 также поддерживает расширители Crestron USB over Ethernet Network, которые состоят из DM-NUX-L2, DM-NUX-R2, DM-NUX-L2-1G, DM-NUX-R2-1G и устаревших моделей (USB‑NX2‑LOCAL-1G, USB‑NX2‑REMOTE-1G, USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE). Расширители USB могут использоваться в местах, где нет конечных точек DM NVX. USB-сигналы могут маршрутизироваться между конечными точками DM NVX и USB-удлинителями под управлением системы управления.
Передача данных USB 2.0 уровня 3 поддерживает расширение USB-сигнала в приложениях DM NVX «точка-точка» через VLAN. Устройства DM NUX, USB NX2 и USB EXT DM не поддерживают уровень 3.
Управление устройством
DM‑NVX‑350 включает встроенные порты COM (RS‑232) и IR для управления подключенным дисплеем, камерой или другими устройствами под управлением системы управления. Дополнительные возможности управления предоставляются CEC через соединения HDMI. Под управлением системы управления DM‑NVX‑350 может управлять дисплеем и исходными устройствами, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.
COM-порт, ИК-порт и CEC через выход HDMI также позволяют автоматически включать и выключать дисплейное устройство без использования системы управления.
Настройка через веб-интерфейс
Настройка DM‑NVX‑350 выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются за счет интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.
Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director
Для приложений небольшого и среднего размера сеть конечных точек DM NVX можно настроить и контролировать с помощью системы управления. Для более крупных корпоративных и общеуниверситетских приложений маршрутизации сигналов добавление виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) улучшает и оптимизирует весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.
Низкопрофильная установка
DM‑NVX‑350 удобно монтируется на плоскую поверхность или направляющую стойки и легко помещается за плоским дисплеем, над потолочным проектором, под столешницей или внутри кафедры, тележки AV или шкафа для оборудования. Все разъемы и светодиодные индикаторы расположены на передней и задней части устройства, обеспечивая оптимальный доступ и видимость для чистой, удобной для обслуживания установки. Питание осуществляется с помощью PoE++, UPOE или входящего в комплект универсального блока питания 100‑240 В.8
Особенности
- 4K60 4:4:4 видео через стандартный Gigabit Ethernet
- Поддержка видео HDR10
- Производительность видео в реальном времени по сети
- Технология Pixel Perfect Processing
- Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
- Совместимость с HDCP 2.2
- Настраивается как кодер или декодер
- Два входа HDMI® с автоматическим переключением
- Один выход HDMI с масштабированием 4K60 4:4:4
- Обработка видеостены
- Динамическое наложение текста
- Предварительный просмотр изображения
- Фоновое изображение для отображения на экране
- Генератор тестовых шаблонов
- Фиксированная, адаптивная или переменная скорость передачи данных
- Внедрение или извлечение аналогового звука
- 7.1 объемный звук
- Внедрение и извлечение звука AES67
- Расширение и маршрутизация сигналов USB 2.0 и KVM
- Медный и оптоволоконный Ethernet
- Выбор сетевого порта
- Автоматическое подключение «точка-точка»
- Управление устройством через RS-232, ИК и CEC
- Простая настройка через встроенные веб-страницы
- Совместимость с системой управления Crestron® 3-Series® или более поздней версии
- Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
- Поддержка технологии .AV Framework™
- Поддержка сервиса XiO Cloud®
- Поддержка ОС Crestron Home®
- Компактная конструкция для монтажа на поверхность
- Питание через PoE++, UPOE или прилагаемый блок питания
Описание
Технология DM NVX® передает видео сверхвысокой четкости 4K60 4:4:4 по стандартному Gigabit Ethernet без ощутимой задержки или потери качества. Используя стандартные сетевые коммутаторы и проводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение маршрутизации виртуальной матрицы, которое экономически выгодно и бесконечно масштабируемо для любого корпоративного или общеуниверситетского приложения распределения контента 4K. Профессиональное встроенное масштабирование, поддержка HDR (High Dynamic Range) и соответствие HDCP 2.3 обеспечивают максимальное качество изображения и совместимость со всеми разнообразными современными источниками медиа.
DM-NVX-360C — это карта кодера/декодера AV-over-IP, которая занимает один слот в шасси карты DMF-CI-8. Карта предназначена для работы в качестве передатчика или приемника в высокоплотной установке в стойку. DM‑NVX‑360C, способная работать с сетевой AV-установкой любого размера, включает такие функции, как безопасное веб-управление и управление, масштабируемый выход HDMI®, обработка видеостены, аналоговый аудиовход или выход, собственная возможность передачи и приема AES67, интеграция USB 2.0 и KVM, а также поддержка медного и оптоволоконного подключения Ethernet.
Распределение видео 4K60 в реальном времени
Разработанная для требовательных конференц-залов и учебных аудиторий, технология DM NVX обеспечивает видеопроизводительность 4K60 в реальном времени с полным движением для презентации мультимедиа, видеоконференций и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, являются плавными и естественными.
Система DM NVX также обеспечивает стабильность и надежность. Синхронизированные по линии выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Изменяемый многоадресный TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.
Технология Pixel Perfect Processing
Система DM NVX использует технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM‑NVX‑360C может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4:4:4.
Безопасность корпоративного уровня
Используя расширенные функции безопасности и протоколы, такие как аутентификация 802.1X, управление учетными данными Active Directory®, шифрование контента AES-128, аутентификация PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, разработанное для выполнения требовательных ИТ-политик.
Функциональность кодера или декодера
DM‑NVX‑360C можно настроить для работы в качестве сетевого AV-кодера или декодера:
- В качестве кодера DM‑NVX‑360C позволяет передавать сигнал HDMI с выхода коммутатора, компьютера, шлюза Crestron AirMedia® или другого источника мультимедиа по сети на один или несколько декодеров.
- В качестве декодера DM‑NVX‑360C получает сигнал от кодера DM NVX и подает его на вход коммутатора или устройства отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодерами в сети вместе с локально подключенным источником HDMI.
DM‑NVX‑360C обеспечивает универсальное и экономичное решение для приложений, которым требуются режимы работы кодера и декодера на одной карте. Режим работы можно динамически перенастроить менее чем за 1 минуту с помощью системы управления или веб-браузера или с помощью передней панели DMF‑CI‑8.
Вход HDMI®
DM‑NVX‑360C включает один вход HDMI. Когда DM‑NVX-360C используется в качестве декодера, установленного за типичным устройством отображения конференц-зала, вход HDMI обеспечивает удобный способ подключения к шлюзу презентаций Crestron AirMedia®, кодеку видеоконференций или малогабаритному компьютеру.
Выход HDMI с масштабированием 4K60 4:4:4
Когда DM‑NVX‑360C настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабер обеспечивает оптимальное изображение, масштабируя кодированное разрешение источника вверх или вниз для соответствия собственному разрешению устройства отображения. Когда DM‑NVX‑360C настроен как кодер, выход HDMI может использоваться для подачи на локальный дисплей, монитор доверия или аудиосистему.
Обработка видеостены
Видеостена, состоящая из до 64 отдельных дисплеев, может быть настроена с использованием нескольких конечных точек DM NVX. Каждая конечная точка обеспечивает полностью регулируемую возможность масштабирования и компенсацию рамки для размещения различных конфигураций видеостены и типов дисплеев. Для каждого дисплея требуется одна конечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восьми в высоту.
Наложение динамического текста
DM-NVX-360C позволяет отображать динамический текст, предоставляя средства для маркировки источника видео или отображения специальных инструкций, расписаний, объявлений, оповещений и других сообщений.
Предварительный просмотр изображения
Предварительный просмотр изображения обеспечивает неподвижные изображения (миниатюры), которые показывают текущее видео, принимаемое входом кодера DM NVX или отображаемое выходом декодера DM NVX. Неподвижные изображения отображаются со скоростью один кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно просматривать в веб-интерфейсе DM NVX и получать к ним удаленный доступ с помощью веб-браузера. Изображения также можно просматривать на сенсорном экране Crestron или стороннем интерфейсе.
Фоновое изображение для отображения на экране
Если DM-NVX-360C настроен как декодер, изображение можно загрузить на устройство для использования в качестве фонового изображения на дисплее, когда активный видеоконтент не отображается. Поддерживаемые типы файлов изображений: .jpeg, .jpg и .png. Поддерживаемое максимальное разрешение изображения составляет 3840x2160 пикселей. Можно загрузить до 20 файлов изображений, что обеспечивает общую емкость хранения до 100 МБ.
Генератор тестовых шаблонов
Когда DM-NVX-360C настроен как кодер, встроенный генератор тестовых шаблонов может использоваться во время настройки для обеспечения работоспособности потоковой передачи видео, а также может использоваться в качестве инструмента для настройки, калибровки и выравнивания дисплеев, проекторов и видеостен. Кодер DM NVX может отправлять тестовый шаблон на любой маршрутизируемый декодер DM NVX.
Фиксированная, адаптивная или переменная скорость передачи данных
В режиме кодировщика DM NVX скорость передачи данных потока может быть установлена на фиксированную, адаптивную или переменную:
- Фиксированная скорость передачи данных, также называемая постоянной скоростью передачи данных (CBR), указывается пользователем и может быть установлена в диапазоне от 200 Мбит/с до 950 Мбит/с.
- Адаптивная скорость передачи данных (ABR) позволяет кодировщику автоматически устанавливать фиксированную скорость передачи данных на основе входного разрешения потока. Например, адаптивная скорость передачи данных для распространенного разрешения, такого как 1920x1080p@60 Гц (1080p60), будет автоматически установлена на уровне 400 Мбит/с. Адаптивная скорость передачи данных лучше использует доступную полосу пропускания, чем фиксированная скорость передачи данных, указанная пользователем.
- Переменная скорость передачи данных (VBR) позволяет кодировщику автоматически изменять скорость передачи данных на основе содержимого и входного разрешения потока. Скорость передачи данных может варьироваться от менее 150 Мбит/с до максимум 750 Мбит/с. Переменная скорость передачи данных приводит к использованию меньшей полосы пропускания для получения того же качества изображения, что и фиксированная скорость передачи данных, заданная пользователем, или адаптивная скорость передачи данных.
Веб-интерфейс или система управления могут использоваться для установки фиксированной скорости передачи данных или для включения адаптивной или переменной скорости передачи данных.
Встраивание или извлечение аналогового звука
Включен сбалансированный стереофонический аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать источник стереозвука и объединять его с видеосигналом со входа HDMI или входящим сетевым видеопотоком. В качестве выхода порт может обеспечивать стереофонический линейный сигнал для подачи на локальную звуковую систему или аналоговый аудиокоммутатор. Громкость выходного сигнала регулируется через систему управления или веб-браузер.
7.1 Surround Sound Audio
Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM. В режиме декодера DM‑NVX‑360C может принимать как многоканальные, так и 2-канальные сигналы понижающего микширования от кодера DM-NVX-363, DM-NVX-363C, DM-NVX-351 или DM-NVX-351C, что позволяет выбирать любой сигнал на выходе HDMI, в то время как 2-канальный сигнал автоматически направляется на аналоговый выход.
Встраивание и извлечение звука AES67
Поддержка AES67 позволяет передавать выбранный источник звука как 2-канальный аудиопоток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом.
В режиме кодировщика DM NVX принятый аудиопоток AES67 может быть выведен через локальный выход HDMI, основной поток AV и аналоговый аудиовыход. В режиме декодера DM NVX принятый аудиопоток AES67 может быть объединен с видео, а затем выведен через выход HDMI и аналоговый аудиовыход.
ПРИМЕЧАНИЕ. Аудиопоток AES67, принимаемый конечной точкой DM NVX, не может быть передан с этой конечной точки.Разделяемый звук
Декодер DM NVX может выбирать и объединять отдельные видео- и аудиосигналы с двух разных входов — даже с двух разных кодировщиков. Объединение сигналов от двух отдельных кодеров ограничено 2-канальным стереозвуком.
Подключение по медному и оптоволоконному Ethernet
DM‑NVX‑360C включает два порта RJ-45 1000BASE-T (порты Ethernet 1 и 2), один порт RJ-45 100BASE-TX (порт Ethernet 3) и один порт SFP (порт Ethernet 4). Порт SFP обеспечивает подключение к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron SFP-1G Series (продается отдельно). Предлагается выбор модулей для размещения различных типов многомодового и одномодового волокна.
Порт Ethernet 1, 2 или 4 можно использовать для передачи видео по сети Gigabit Ethernet. Порты 1 и 2 также можно использовать для предоставления сетевых подключений для шлюза AirMedia, устройства отображения или другого локального устройства. Кроме того, порты можно использовать для последовательного соединения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение.
Порт RJ-45 100BASE-TX включен для подключения к выделенной аудиосети или для использования в качестве порта удобства.Выбор сетевого порта
Выбор сетевого порта позволяет управлять сетевым трафиком и разделять его на основе типа трафика. Внутренние VLAN используются для маршрутизации различных типов трафика на определенные внешние порты Ethernet, которые затем могут быть назначены различным типам трафика. Аудио AES67 можно отделить от основной сети видео и управления, что приведет к выделенной аудиосети.
Автоматическое подключение «точка-точка»
Подключение «точка-точка» позволяет напрямую подключать кодер DM NVX 4K60 4:4:4 к декодеру DM NVX 4K60 4:4:4 для потоковой передачи видео, аудио и USB-сигналов. Вместо подключения к сети Gigabit Ethernet порт Ethernet 1000BASE-T кодера подключается напрямую к порту 1000BASE-T декодера. По умолчанию включен режим «точка-точка», который при желании можно отключить.
Когда включен режим «точка-точка» и автоматически обнаруживается прямое соединение между кодером и декодером, для работы кодера или декодера в режиме «точка-точка» не требуется дополнительной настройки; Однако режим работы устройства DM-NVX-360C должен быть настроен правильно. Если устройство должно функционировать как кодер, режим работы устройства должен быть настроен как кодер. Если устройство должно функционировать как декодер, режим работы должен быть настроен как декодер. Кроме того, для управления CEC (Consumer Electronics Control), RS-232 и IR требуется система управления.
Интеграция USB 2.0 и KVM
Технология DM NVX поддерживает расширение сигналов USB, которые могут быть переключены и направлены вместе с сигналом AV или отдельно через систему управления. На DM‑NVX‑360C предусмотрены порты USB 2.0 HOST и DEVICE, позволяющие подключать мышь USB, клавиатуру или другое периферийное устройство к удаленной конечной точке и направлять их на компьютер или другой хост в локальной конечной точке. В дополнение к функциональности переключателя KVM поддерживаются различные типы периферийных устройств USB, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители.
Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в приложениях «точка-точка» и многоточечных. Сигналы USB могут быть направлены с порта HOST до семи удаленных конечных точек DM NVX на порт DEVICE одной локальной конечной точки DM NVX. Уровень 2 также поддерживает расширители Crestron USB over Ethernet Network, которые состоят из DM-NUX-L2, DM-NUX-R2, DM-NUX-L2-1G, DM-NUX-R2-1G и устаревших моделей (USB‑NX2‑LOCAL-1G, USB‑NX2‑REMOTE-1G, USB‑EXT‑DM‑LOCAL и USB‑EXT‑DM‑REMOTE). Расширители USB можно использовать в местах, где нет конечных точек DM NVX. Сигналы USB можно направлять между конечными точками DM NVX и расширителями USB под управлением системы управления.
Транспорт данных USB 2.0 уровня 3 поддерживает расширение сигнала USB в приложениях DM NVX «точка-точка» через VLAN. Устройства DM NUX, USB NX2 и USB EXT DM не поддерживают Layer 3.
В дополнение к портам USB 2.0 HOST и DEVICE, DM-NVX-360C включает порт USB 2.0 HID, который может обеспечивать функциональность горячих клавиш при включении через веб-интерфейс или систему управления. Когда устройство DM NVX работает как приемник, порт HID может обнаруживать ряд последовательностей горячих клавиш на клавиатуре и направлять трафик USB в систему управления, а затем на выбранные исходные устройства (например, ПК).
Управление устройствами CEC
DM-NVX-360C обеспечивает шлюз для управления устройствами через CEC через соединения HDMI. Под управлением системы управления DM‑NVX‑360C может управлять дисплеями и исходными устройствами, потенциально устраняя необходимость в выделенных последовательных кабелях или ИК-излучателях.
COM-порт, ИК-порт и CEC через выход HDMI также позволяют автоматически включать или выключать дисплейное устройство без использования системы управления.
Настройка через веб-интерфейс
Настройка DM‑NVX‑360C выполняется с помощью веб-браузера. Полный контроль и мониторинг устройства обеспечиваются за счет интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director®.
Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director
Использование виртуального коммутационного устройства DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX‑DIR‑ENT) упрощает весь процесс настройки и управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.
Решение высокой плотности на основе карт
DM-NVX-360C предназначен для установки в шасси карты DMF-CI-8, обеспечивая масштабируемое решение высокой плотности для приложений, требующих нескольких кодеров и декодеров в одной стойке оборудования.
Особенности
- Видео 4K60 4:4:4 по стандартному Gigabit Ethernet
- Поддержка видео HDR10, HDR10+ и Dolby Vision®
- Реальное время воспроизведения видео по сети
- Технология Pixel Perfect Processing
- Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
- Соответствует HDCP 2.3
- Настраивается как кодер или декодер
- Один вход HDMI®
- Один выход HDMI с масштабированием 4K60 4:4:4
- Обработка видеостены
- Динамическое наложение текста
- Предварительный просмотр изображения
- Фоновое изображение для отображения на экране
- Генератор тестовых шаблонов
- Фиксированная, адаптивная или переменная скорость передачи данных
- Внедрение или извлечение аналогового звука
- 7.1-канальный объемный звук
- Внедрение и извлечение звука AES67
- Расширение и маршрутизация сигналов USB 2.0 и KVM
- Медное и оптоволоконное Ethernet подключение
- Выбор сетевого порта
- Автоматическое подключение «точка-точка»
- Управление устройством CEC
- Простая настройка через встроенные веб-страницы
- Взаимодействие с системой управления Crestron 3-Series® или более поздней версии
- Оптимизированное управление с использованием виртуальных коммутационных устройств DM NVX Director®
- Поддержка технологии .AV Framework™
- Поддержка сервиса XiO Cloud®
- Поддержка ОС Crestron Home®
- API для полного управления DM-NVX-360C
- Разработан для установки в шасси DMF-CI-8.
Предлагает решение для управления выдвижными кабелями для систем FlipTop™ Crestron® серии FT2. Оснащен прецизионным гусенично-шкивным механизмом с поддержкой силы тяжести, который позволяет плавно вытягивать каждый трос для использования, а затем аккуратно втягивать, просто подняв трос вертикально над откидной крышкой.
Модуль для систем втягивания кабелей серии FT2 Crestron - усовершенствованное решение для управления кабелями для использования с системами управления кабелями Crestron FlipTop™ серии FT2. Каждый кабель плавно вытягивается на любую длину до 34 дюймов (86 см) и остается вне устройства до тех пор, пока он остается лежащим на столешнице. Простое поднятие кабеля вертикально над FlipTop ™ позволяет мягко втянуть кабель обратно в FlipTop. В механических тросовых системах втягивания кабелей используется прецизионный механизм перемещения гусениц и шкивов под действием силы тяжести, размещенный в вертикальном корпусе под столом.
Каждый самотечный кабельный втягиватель состоит из корпуса втягивающего устройства и проходного модуля. Корпус крепится к корпусу откидной столешницы под столом, а модуль устанавливается в верхней части откидной столешницы. Под столом предусмотрен кабель длиной 4 фута для подключения к передатчику DM® или аналогичному интерфейсному устройству. Выдвижной конец кабеля проходит через модуль, так что разъем аккуратно вставляется на место и легко извлекается для использования. Каждый модуль обозначен международным символом, указывающим на тип подключения, который подсвечивается при установке в “электрическую” раскладушку FT2. При установке в “механическую” откидную крышку значок символа остается разборчивым, но не подсвечивается.
Проходной модуль занимает два модульных пространства внутри откидной столешницы. Корпус втягивающего устройства выдвигается на боковую часть корпуса откидной столешницы под столом и защелкивается на месте. Втягивающие устройства обычно устанавливаются на левом и правом концах ряда модулей, но их также можно установить в середине ряда, добавив переходный кронштейн для среднего ряда серии FT2A-CBLR-BRKT (по одному на ряд, каждый продается отдельно). Для установки требуется минимальный вертикальный зазор 28-7 / 16 дюймов (722 мм) ниже верхней поверхности стола. Для торцевых втягивающих устройств требуется горизонтальный зазор 2-3 / 8 дюйма (60 мм) по обе стороны корпуса, в то время как для втягивающих устройств среднего ряда требуется горизонтальный зазор 2-3 / 4 дюйма (70 мм) по передней или задней части корпуса.
Предлагается несколько моделей механических систем втягивания кабелей . Следующие модели "4K” имеют минимальную полосу пропускания TMDS 18 Гбит / с для поддержки цифровых видеосигналов сверхвысокой четкости до 4K60 4: 4: 4. Для оптимальной производительности используются активные схемы.
- HDMI® к HDMI – Модель FT2A-CBLR-GR-4K-HD предусматривает выдвижной высокоскоростной кабель HDMI® с разъемом HDMI типа A на обоих концах.
- DisplayPort™ для DisplayPort – Модель FT2A-CBLR-GR-4K-DP оснащена выдвижным кабелем DisplayPort с разъемом DisplayPort на обоих концах.
- DisplayPort to HDMI – Модель FT2A-CBLR-GR-4K-DP-HD имеет выдвижной кабель с разъемом DisplayPort на конце источника над столом и разъемом HDMI типа A на конце приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.
- Mini DisplayPort – DisplayPort - модель FT2A-CBLR-GR-4K-MDP-DP оснащена выдвижным кабелем с разъемом Mini DisplayPort на конце источника над столом и разъемом DisplayPort обычного размера на конце приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.
- Mini DisplayPort to HDMI – Модель FT2A-CBLR-GR-4K-MDP-HD имеет выдвижной кабель с разъемом Mini DisplayPort на конце источника над столом и разъемом HDMI типа A на конце раковины под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.
- USB-C® – HDMI - Модель FT2A-CBLR-GR-4K-USBC-HD обеспечивает выдвижной кабель с разъемом USB Type-C® на конце источника над столом и разъемом HDMI Type A на конце раковины под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.
Доступны дополнительные модели для поддержки аналоговых AV-сигналов и сигналов передачи данных. Эти втягивающие кабели являются пассивными.
- VGA – Модель FT2A-CBLR-GR-VGA оснащена выдвижным VGA-кабелем с разъемом HD15 на обоих концах; поддерживает разрешение до Full HD 1080p.
- Стереозвук – Модель FT2A-CBLR-GR-AUDIO оснащена выдвижным несимметричным стереокабелем с разъемом mini-TRS 3,5 мм на обоих концах.
- LAN – модель FT2A-CBLR-GR-CAT6 оснащена выдвижным LAN-кабелем CAT6 с разъемом RJ-45 на обоих концах.
- USB 2.0 – модель FT2A-CBLR-GR-USB представляет собой выдвижной кабель USB 2.0 с разъемом USB Type-A на одном конце и разъемом USB Type-B на другом. Обратите внимание, что этот кабель можно использовать для подключения ноутбуков к кодекам и удлинителям, но его нельзя использовать для подключения ноутбука (ПК) к другому компьютеру.
Каждый самотечный кабельный втягиватель состоит из корпуса втягивающего устройства и проходного модуля. Корпус крепится к корпусу откидной столешницы под столом, а модуль устанавливается в верхней части откидной столешницы. Под столом предусмотрен кабель длиной 4 фута для подключения к передатчику DM® или аналогичному интерфейсному устройству. Выдвижной конец кабеля проходит через модуль, так что разъем аккуратно вставляется на место и легко извлекается для использования. Каждый модуль обозначен международным символом, указывающим на тип подключения, который подсвечивается при установке в “электрическую” раскладушку FT2. При установке в “механическую” откидную крышку значок символа остается разборчивым, но не подсвечивается.
Проходной модуль занимает два модульных пространства внутри откидной столешницы. Корпус втягивающего устройства выдвигается на боковую часть корпуса откидной столешницы под столом и защелкивается на месте. Втягивающие устройства обычно устанавливаются на левом и правом концах ряда модулей, но их также можно установить в середине ряда, добавив переходный кронштейн для среднего ряда серии FT2A-CBLR-BRKT (по одному на ряд, каждый продается отдельно). Для установки требуется минимальный вертикальный зазор 28-7 / 16 дюймов (722 мм) ниже верхней поверхности стола. Для торцевых втягивающих устройств требуется горизонтальный зазор 2-3 / 8 дюйма (60 мм) по обе стороны корпуса, в то время как для втягивающих устройств среднего ряда требуется горизонтальный зазор 2-3 / 4 дюйма (70 мм) по передней или задней части корпуса.
Предлагается несколько моделей гравитационных кабельных втягивателей. Следующие модели "4K” имеют минимальную полосу пропускания TMDS 18 Гбит / с для поддержки цифровых видеосигналов сверхвысокой четкости до 4K60 4: 4: 4. Для оптимальной производительности используются активные схемы.
- HDMI® к HDMI – Модель FT2A-CBLR-GR-4K-HD предусматривает выдвижной высокоскоростной кабель HDMI® с разъемом HDMI типа A на обоих концах.
- DisplayPort™ для DisplayPort – Модель FT2A-CBLR-GR-4K-DP оснащена выдвижным кабелем DisplayPort с разъемом DisplayPort на обоих концах.
- DisplayPort to HDMI – Модель FT2A-CBLR-GR-4K-DP-HD имеет выдвижной кабель с разъемом DisplayPort на конце источника над столом и разъемом HDMI типа A на конце приемника под столом; преобразует DisplayPort в HDMI, позволяя подключать источник DisplayPort к входу HDMI.
- Mini DisplayPort – DisplayPort - модель FT2A-CBLR-GR-4K-MDP-DP оснащена выдвижным кабелем с разъемом Mini DisplayPort на конце источника над столом и разъемом DisplayPort обычного размера на конце приемника под столом; преобразует Mini DisplayPort в стандартный DisplayPort, позволяя подключать источник Mini DisplayPort к входу DisplayPort.
- Mini DisplayPort to HDMI – Модель FT2A-CBLR-GR-4K-MDP-HD имеет выдвижной кабель с разъемом Mini DisplayPort на конце источника над столом и разъемом HDMI типа A на конце раковины под столом; преобразует Mini DisplayPort в HDMI, позволяя подключать источник Mini DisplayPort к входу HDMI.
- USB-C® – HDMI - Модель FT2A-CBLR-GR-4K-USBC-HD обеспечивает выдвижной кабель с разъемом USB Type-C® на конце источника над столом и разъемом HDMI Type A на конце раковины под столом; преобразует USB-C в HDMI, позволяя подключать источник USB-C к входу HDMI.
Доступны дополнительные модели для поддержки аналоговых AV-сигналов и сигналов передачи данных. Эти втягивающие кабели являются пассивными.
- VGA – Модель FT2A-CBLR-GR-VGA оснащена выдвижным VGA-кабелем с разъемом HD15 на обоих концах; поддерживает разрешение до Full HD 1080p.
- Стереозвук – Модель FT2A-CBLR-GR-AUDIO оснащена выдвижным несимметричным стереокабелем с разъемом mini-TRS 3,5 мм на обоих концах.
- LAN – модель FT2A-CBLR-GR-CAT6 оснащена выдвижным LAN-кабелем CAT6 с разъемом RJ-45 на обоих концах.
- USB 2.0 – модель FT2A-CBLR-GR-USB представляет собой выдвижной кабель USB 2.0 с разъемом USB Type-A на одном конце и разъемом USB Type-B на другом. Обратите внимание, что этот кабель можно использовать для подключения ноутбуков к кодекам и удлинителям, но его нельзя использовать для подключения ноутбука (ПК) к другому компьютеру.
В случае повреждения кабеля в втягивающем устройстве серии FT2A-CBLR-GR его можно заменить на месте с помощью нового кабеля серии FT2A-CBL-PT.
Описание
Система управления кабелями Crestron® FT2‑500‑MECH‑PTL FlipTop™ устанавливается на стол или другую горизонтальную поверхность для обеспечения модульного соединения. Она оснащена убирающейся крышкой, которая скрывается внутри корпуса. Когда крышка убирается, восемь слотов для модулей располагаются в два ряда по четыре. Гибкая модульная конструкция также может быть настроена с помощью ассортимента аксессуаров Crestron, а сквозной стиль крышки позволяет полностью выдвигать кабели, когда крышка закрыта.
Конструкция с точной подгонкой обеспечивает чистый внешний вид с обработанными металлическими поверхностями, выполненными в черном или сплавном цвете. Модульные аксессуары позволяют настраивать конфигурацию и быстро устанавливать. Все соединения находятся на верхней поверхности, хорошо видны и легкодоступны.
Для получения дополнительной информации об аксессуарах посетите www.crestron.com/Crestron‑FlipTops. Чтобы настроить FlipTop, запустите FlipTop Configuration Tool.
Быстрая и простая установка на столешницу
Монтаж FlipTop так же прост, как вырезание отверстия, установка блока и закручивание четырех винтов для зацепления поворотных собачек, которые фиксируют FlipTop на месте. Затем можно установить вставные модули и аксессуары под столом. Для завершения установки верхняя крышка защелкивается на месте с помощью магнита.Модульная конструкция
FT2‑500‑MECH‑PTL обеспечивает настраиваемое решение для подключения с простыми в установке аксессуарами, такими как выдвижные кабели, разъемы для скрытого монтажа и розетки переменного тока. Окончательная установка обеспечивает одну гладкую, непрерывную поверхность без видимых зазоров или винтов, а модули можно переставлять в любое время.Модули и аксессуары
ПРИМЕЧАНИЕ: Все модули и аксессуары продаются отдельно и не входят в комплект FT2‑500‑MECH‑PTL.Сквозные кабели и пластины для прохода кабелей:
Вместе, проходные кабели и пластины обеспечивают плавное извлечение кабеля FT2A‑CBL‑PT для использования и его возврат в корпус. Подробности см. на страницах продуктов FT2A‑CBL‑PT и FT2A‑PLT‑PT‑10.Ретракторы гравитационного кабеля:
Ретракторы гравитационного кабеля используют механизм дорожки и шкива с гравитационной поддержкой, размещенный в узком вертикальном корпусе, который простирается под шасси FlipTop. Подробности см. на странице продукта FT2A‑CBLR‑GR.Пластины замкового камня:
Модули Keystone plate позволяют устанавливать любые монтируемые заподлицо соединители, совместимые с Keystone. Подробности см. в FT2A‑PLT‑KEY‑10.Быстрое зарядное устройство USB:
FT2A‑CHGR‑USBA‑BASIC включает два порта зарядки USB‑A. Подробности см. в FT2A‑CHGR‑USBA‑BASIC.Модули розеток переменного тока:
Розетки переменного тока предлагаются в модулях типа NEMA, доступных для США, Канады и Мексики, с одной, двумя или тремя розетками на модуль. Международные розетки доступны с одной или двумя розетками на модуль. Подробную информацию см. в FT2A‑PWR‑US, FT2A‑PWR‑EU, FT2A‑PWR‑AU, FT2A‑PWR‑FR, FT2A‑PWR‑IS, FT2A‑PWR‑IT, FT2A‑PWR‑SW, FT2A‑PWR‑UK и FT2A‑PWR‑UN.Пустые пластины:
Заполните неиспользуемые слоты модуля пустым модулем. Подробности см. в FT2A‑PLT‑BLANK‑10.Полка для принадлежностей:
Аксессуар для полки Utility, который упрощает установку передатчика Crestron DigitalMedia™ или другого интерфейсного устройства под столом. Подробности см. в FT2A‑UTK‑SHELF.
Основные характеристики
- Конструкция с вынесенной вперед панелью приборов позволяет размещать соединения близко к поверхности
- Сквозная крышка позволяет полностью вытянуть кабели, когда крышка закрыта.
- Доступно в черном и металлическом исполнении.
- Предоставляет 8 слотов для модулей, расположенных в 2 ряда (по 4 модуля в ряду)
- Подходит для прямоугольного выреза глубиной 5-3/4 дюйма (146 мм) x размером 5-3/4 дюйма (146 мм) (шаблон входит в комплект)
- Дополнительные модульные аксессуары Crestron FT2, такие как розетки, кабели ретрактора и пластины Keystone, просты в установке и обеспечивают индивидуальные решения.
| Вес, кг | 4.2 фунта (1.90 кг) без блока питания и других аксессуаров |
