Описание

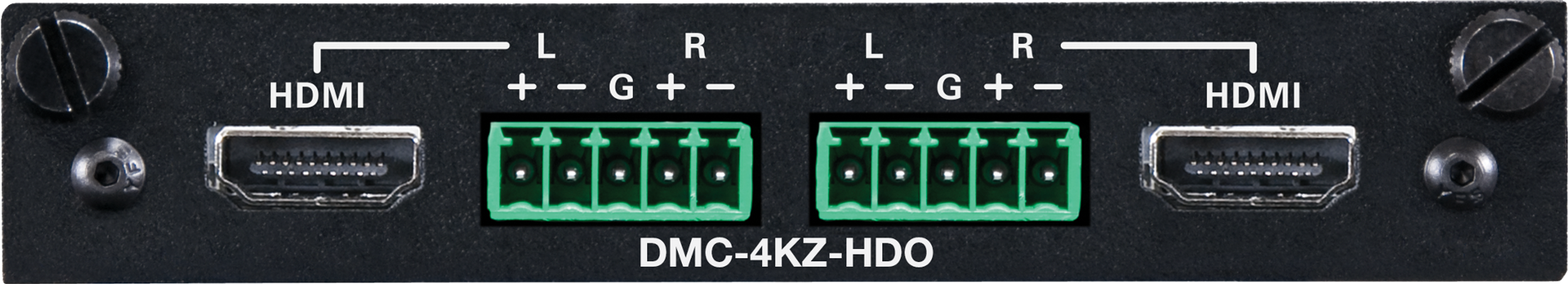

DMC-4KZ-HDO — это выходная карта, разработанная для использования с коммутаторами Crestron® DigitalMedia™ на основе карт (например, DM-MD8X8-CPU3). Карта обеспечивает два независимых выхода HDMI® с дополнительными аналоговыми стереовыходами звука. Выходы HDMI обрабатывают видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой HDCP 2.2, HDR10, Deep Color и аудио 7.1 с высокой скоростью передачи данных. Встроенное масштабирование 4K604:4:4 позволяет устройствам, подключенным к выходам HDMI, обрабатывать любое разрешение видео от NTSC 480i до DCI 4K. Сигналы DVI также поддерживаются с использованием соответствующего адаптера или интерфейсного кабеля.
Поддержка 4K60 4:4:4 и HDR
DMC-4KZ-HDO включает технологию DM 4KZ, которая использует VESA® Display Stream Compression (DSC) для обработки экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное качество без потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.Существующая система 4K DigitalMedia может быть модернизирована для обработки видео 4K60 4:4:4 и HDR с установкой карт DM 4KZ, передатчиков и приемников. Модернизация может быть выполнена без необходимости замены проводки или коммутаторов. DMC-4KZ-HDO может заменить выходную карту DMC-4K-HDO в существующей установке (может потребоваться дополнительное программирование).
Масштабирование 4K60 4:4:4
Для каждого выхода предусмотрен независимый высокопроизводительный масштабатор 4K60 4:4:4, гарантирующий надежную маршрутизацию и отображение входных источников с любым разрешением и частотой кадров практически на любом устройстве отображения без ущерба для исходного входного сигнала.Благодаря использованию коммутатора DM® с большим количеством выходов любой видео- или компьютерный источник можно просматривать одновременно на нескольких разрозненных дисплеях, масштабируя сигнал вверх или вниз в соответствии с собственным разрешением каждого дисплея.
Источники с чересстрочной разверткой преобразуются в прогрессивную развертку с использованием адаптивного к движению деинтерлейсинга. Интеллектуальное преобразование частоты кадров обеспечивает поддержку источников формата 24p и PAL. Полностью автоматическая работа исключает любую сложную настройку, используя EDID (Extended Display Identification Data) для настройки каждого масштабирующего устройства.
Обработка видеостены
DMC-4KZ-HDO обеспечивает возможность масштабирования и компенсации рамки на каждом выходе HDMI для отображения только части исходного изображения. Несколько карт DMC-4KZ-HDO можно объединить для обработки видеостены, состоящей из до 64 отдельных дисплеев. Конфигурации видеостены до 8 в ширину и 8 в высоту поддерживаются с использованием отдельного выхода для каждого дисплея и одного или нескольких коммутаторов DM.Деэмбеддинг аудио
Каждый выход HDMI на DMC-4KZ-HDO сопровождается сбалансированным/несбалансированным аналоговым аудиовыходом, что позволяет извлекать стереоаудиосигналы из цифрового потока и подавать их в звуковую систему. Громкость выходного сигнала регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, пульта дистанционного управления или мобильного устройства.Встроенное управление устройством CEC
При подключении к системе управления через коммутатор DM DMC-4KZ-HDO обеспечивает шлюз для управления устройствами отображения через CEC (Consumer Electronics Control) через выходы HDMI, потенциально устраняя необходимость в специальных проводах управления или ИК-излучателях.Чтобы настроить коммутатор DM с помощью входных карт, выходных карт, кабелей и других периферийных устройств, воспользуйтесь онлайн-инструментом
Инструмент настройки коммутатора DigitalMedia.
Вы обновляете существующий коммутатор DM, который имеет многоканальные выходные платы серии DMCO? Используйте онлайн
Инструмент для добавления и обновления выходных картдля обновления существующих выходных плат и коммутатора до формата односекционной выходной платы.
Дополнительные инструменты проектирования и справочную документацию можно найти на веб-странице DigitalMedia по адресу http://www.crestron.com/digitalmedia.
Основные характеристики
- Модульная выходная плата для коммутаторов DigitalMedia™ на основе карт
- Поддерживает разрешения видео UHD и 4K до 4K60 4:4:4
- Обрабатывает видео HDR (высокий динамический диапазон) (HDR10) и Deep Color
- Обеспечивает два независимых выхода HDMI®
- Включает в себя дискретный масштабатор 4K60 4:4:4 для каждого выхода HDMI
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый линейный PCM-аудио 7.1
- Совместимость с HDCP 2.2
- Поддерживает конфигурации видеостен до 8 x 8
- Обеспечивает аналоговый стереовыход звука для каждого выхода HDMI
- Извлечение звука из стерео 2-канальных аудиосигналов
- Позволяет управлять устройством через CEC (Consumer Electronics Control)
- Занимает один слот выходной платы коммутатора DM®
