Описание

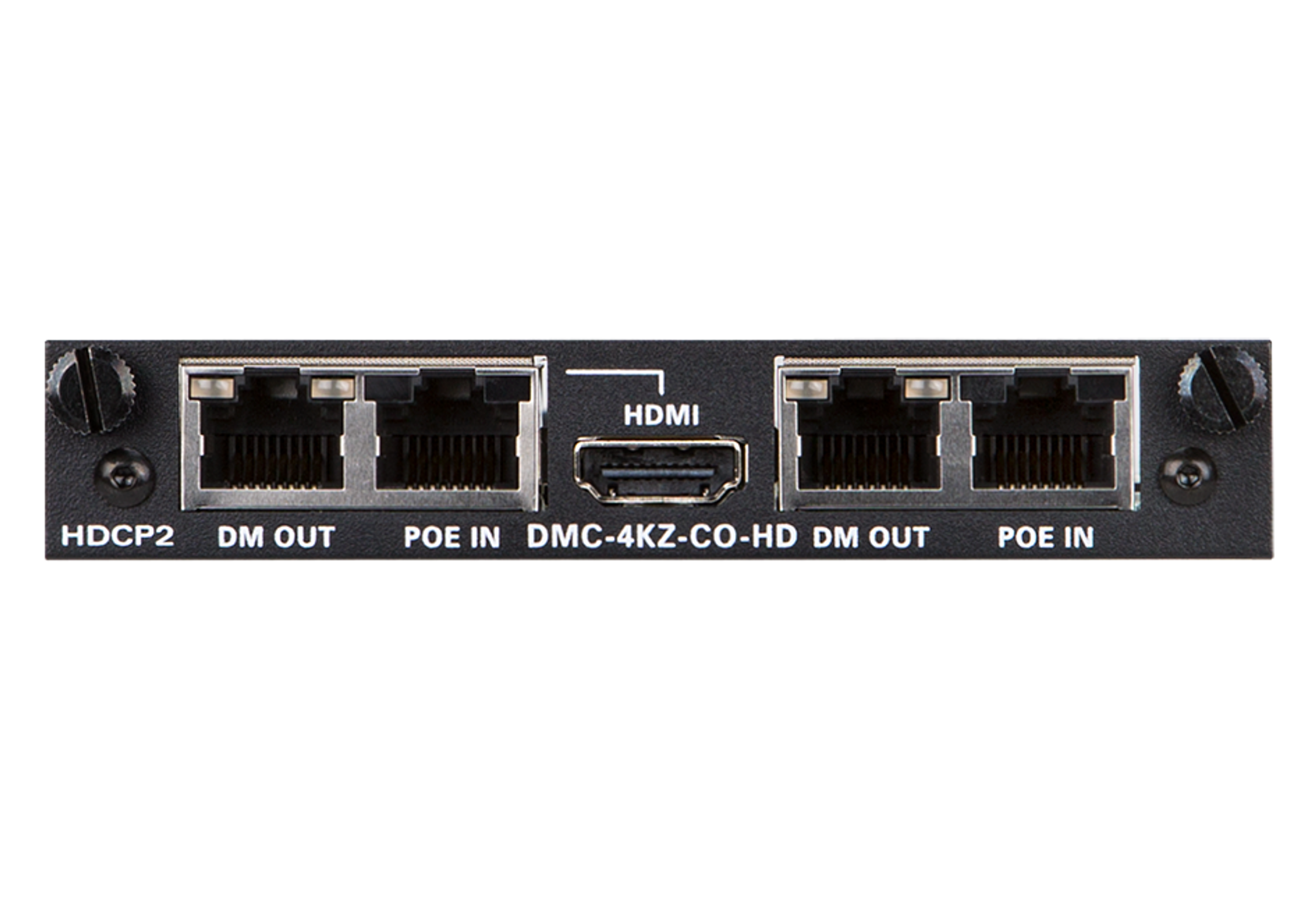

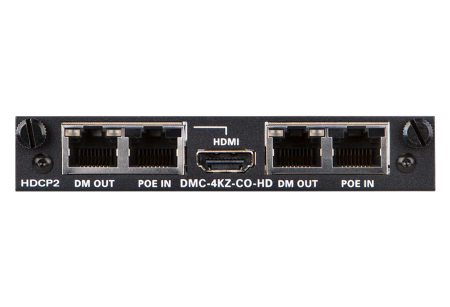

DMC-4KZ-CO-HD — это выходная карта, разработанная для использования с любым коммутатором Crestron® DigitalMedia™ на основе карты. Она обеспечивает два независимых выхода DM 8G+® и один выход HDMI®. Выход HDMI передает тот же сигнал, что и первый выход DM 8G+. Оба выхода DM 8G+ совместимы с HDBaseT®. Используя один кабель витой пары типа CAT, каждый выход DM 8G+ позволяет подключаться к приемнику DM 8G+, входу другого коммутатора DM® или сертифицированному HDBaseT устройству отображения или приемнику.
Поддержка 4K60 4:4:4 и HDR
Crestron DigitalMedia (DM) стало первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Карты и конечные точки DM «4KZ» позволяют новым и существующим системам DM обрабатывать полные видеосигналы 4K60 4:4:4, а также видеосигналы HDR (HDR10) без необходимости замены какой-либо проводки или коммутаторов. Любая система Crestron DM, поддерживающая 4K, может быть модернизирована для обработки 4K60 4:4:4 и HDR путем простой установки карт, передатчиков и приемников на базе DM 4KZ. DMC-4KZ-CO-HD предназначена для замены существующей выходной карты DMC-4K-CO-HD или DMC-4K-CO-HD-HDCP2 без необходимости какой-либо дополнительной настройки или программирования.Технология DM 4KZ использует VESA® Display Stream Compression (DSC) для расширения возможностей DigitalMedia по обработке экстремальных требований к полосе пропускания разрешений за пределами 4K30 4:4:4 и 4K60 4:2:0. DSC — это легкий стандарт сжатия 2:1 на основе линий, который обеспечивает визуальное качество без потерь для сигналов 4K60 4:4:4 и HDR. DSC применяется только к входным сигналам 4K60 4:4:4 и HDR. Все остальные сигналы передаются без сжатия.
DigitalMedia 8G+®
Разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, DigitalMedia 8G+ (DM 8G+) обеспечивает настоящий однопроводной транспорт без потерь для перемещения видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G+ передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с использованием кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Сигналы более высокого разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием кабеля CAT5e.Совместимость с HDBaseT®
Технология Crestron DigitalMedia 8G+ разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. Любой выход DM 8G+ может быть подключен напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.Бонусный выход HDMI®
В DMC-4KZ-CO-HD имеется один выход HDMI, который работает параллельно с первым выходом DM 8G+. Оба выхода могут использоваться одновременно для разделения одного коммутируемого сигнала для подачи на два отдельныхВстроенное управление устройством CEC
Для управления сторонними AV-устройствами DigitalMedia предлагает альтернативу традиционным IR, RS-232 и Ethernet, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления (через коммутатор DM) DMC-4KZ-CO-HD обеспечивает шлюз для управления устройствами отображения прямо через их соединения HDMI или HDBaseT, что потенциально устраняет необходимость в каких-либо специальных проводах управления или ИК-излучателях.Власть над DM®
Технология Power over DM (PoDM) обеспечивает настоящее однопроводное решение, подавая питание на каждое подключенное устройство по тому же проводу, который передает видео, аудио и сигналы данных. Чтобы включить источник питания PoDM через выходной порт DM 8G+ (DM OUT), просто подключите совместимый источник питания PoDM или PoE к его сопутствующему входному порту PoE/PoDM (POE IN). Совместимые источники питания включают модели Crestron DM-PSU-8-PLUS, DM-PSU-16-PLUS, DM-PSU-ULTRA-MIDSPAN и CEN-SWPOE-16 или любое PoE PSE (оборудование для подачи питания), соответствующее стандартам IEEE 802.3af или 802.3at.Поддержка PoDM+ включается с использованием любой из перечисленных выше моделей Crestron или стороннего PSE 802.3at Type 2. Источник питания PoDM++ включается только с использованием DM-PSU-ULTRA-MIDSPAN. PoDM также может использоваться для питания устройств с питанием HDBaseT PoE.
Чтобы настроить коммутатор DM, укомплектованный картами ввода и вывода, кабелями и другими периферийными устройствами, воспользуйтесь онлайн-инструкцией.
Инструмент настройки коммутатора DigitalMedia
.
Вы обновляете существующий коммутатор DM, который имеет старые «многоканальные» выходные платы серии DMCO? Используйте онлайн
Инструмент для добавления и обновления выходных карт
для обновления существующих выходных плат и коммутатора до нового формата выходных плат «single-gang».
Дополнительные инструменты проектирования и справочную документацию можно найти на веб-странице DigitalMedia по адресу https://www.crestron.com/digitalmedia .
Основные характеристики
- Модульная выходная плата для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
- Обеспечивает два независимых выхода 4K DM 8G+®
- Совместимость с HDBaseT® — обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT.
- Включает параллельный порт HDMI® на первом выходе
- Поддерживает разрешения видео UHD и 4K до 4K60 4:4:4
- Обрабатывает видео HDR (высокий динамический диапазон) (HDR10)
- Обрабатывает 3D-видео и Deep Color
- Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® и несжатый линейный PCM-аудио 7.1
- Совместимость с HDCP 2.2
- Поддерживает длину кабеля до 330 футов (100 м) для всех разрешений до UHD и 4K с использованием кабеля DM® Ultra
- Поддерживает длину кабеля до 330 футов (100 м) для 1080p, WUXGA и 2K с использованием кабеля DM 8G® или CAT5e
- Поддерживает длину кабеля до 230 футов (70 м) для UHD и 4K с использованием кабеля DM 8G или 165 футов (50 м) с использованием кабеля CAT5e
- Позволяет управлять устройствами HDMI и HDBaseT через CEC
- Поддерживает PoDM и HDBaseT PoE-питание
- Занимает один слот выходной платы коммутатора DM
